Máy Dập Cos Xỏ Seal Tự Động HS-T210S

Máy dập cos xỏ seal tự động HS-T210S là hệ thống gia công dây điện tích hợp các công đoạn cấp dây, đo chiều dài, cắt, tuốt, cấp seal, xỏ seal và dập terminal trong một quy trình tự động. Máy có cấu hình hai đầu dập, phù hợp với những sản phẩm cần xử lý terminal và seal chống nước tại một hoặc hai đầu dây.

HS-T210S phù hợp với các nhà máy sản xuất bộ dây wire harness, dây điện ô tô, xe máy, thiết bị điện tử và đồ gia dụng. Việc tích hợp nhiều công đoạn trên cùng một hệ thống giúp giảm thao tác thủ công, hạn chế di chuyển bán thành phẩm và nâng cao độ ổn định trong sản xuất.

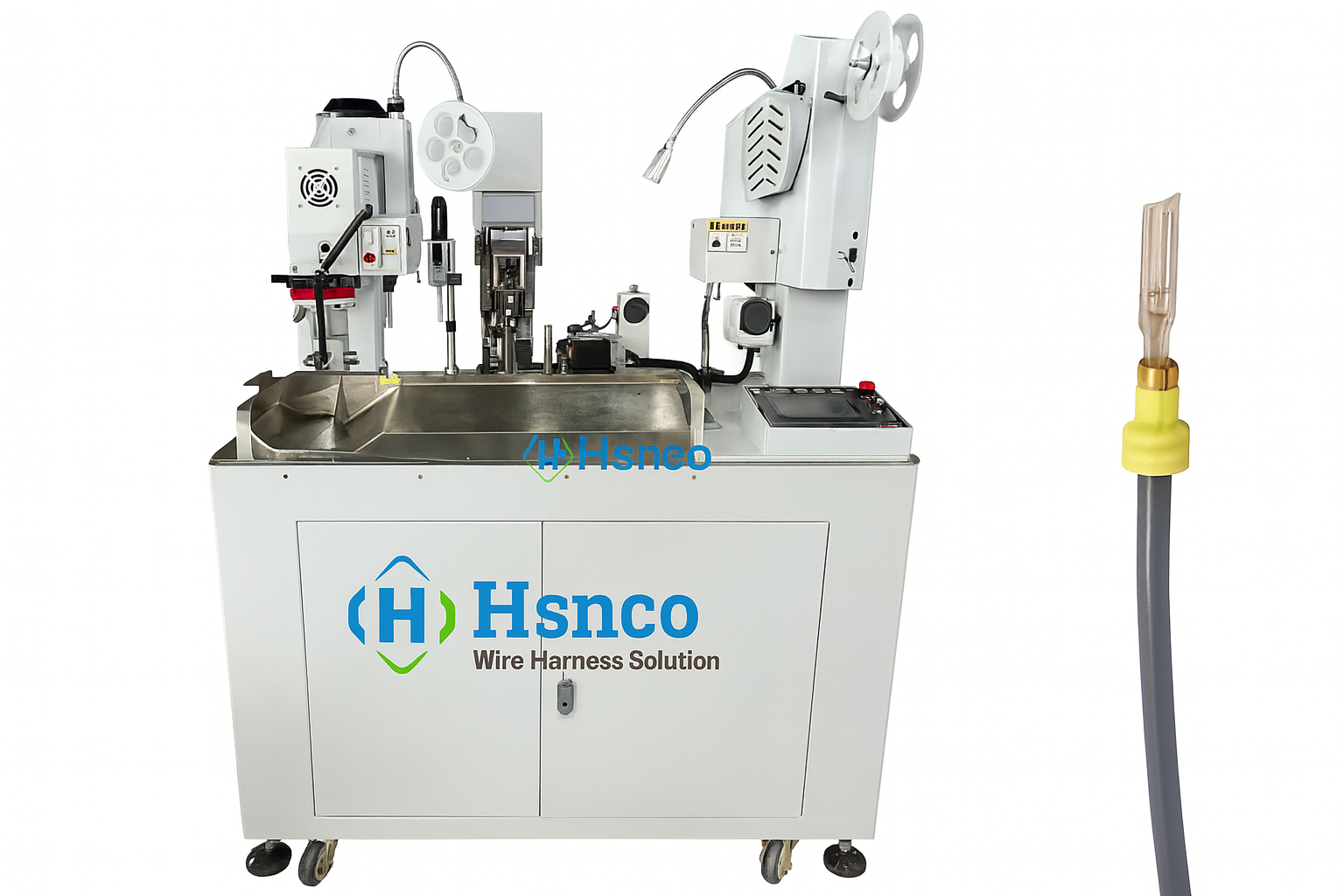

Máy cắt, tuốt, dập cos hai đầu và xỏ seal tự động HS-T210S

Video máy dập cos xỏ seal tự động HS-T210S

Video giới thiệu quá trình vận hành thực tế của máy HS-T210S với các công đoạn cấp dây, cắt, tuốt, cấp seal, xỏ seal và dập terminal tự động.

Xem video máy HS-T210S trên YouTube

HS-T210S thực hiện được những công đoạn nào?

• Tự động cấp và đo chiều dài dây điện.
• Cắt dây theo chiều dài đã cài đặt.
• Tuốt vỏ dây điện tại một hoặc hai đầu.
• Tự động cấp seal từ bộ cấp liệu.
• Xỏ seal chống nước vào đầu dây.
• Cấp terminal và dập cos theo chương trình.
• Gia công terminal và seal tại một hoặc hai đầu theo cấu hình sản phẩm.
• Thu giấy cuộn và cắt phế liệu dải terminal.
• Giám sát trạng thái dây, terminal, seal và áp suất khí.
• Cài đặt và theo dõi trạng thái máy trên màn hình cảm ứng.

Điểm nổi bật của máy dập cos xỏ seal HS-T210S

Tích hợp cắt, tuốt, dập cos và xỏ seal

HS-T210S kết hợp nhiều công đoạn trên cùng một hệ thống. Dây điện sau khi được cấp và cắt sẽ tiếp tục được tuốt vỏ, xỏ seal và dập terminal theo chương trình đã cài đặt, giúp hạn chế thao tác thủ công giữa các công đoạn.

Cấu hình hai đầu dập terminal

Máy được trang bị hai cụm dập để đáp ứng các sản phẩm cần dập terminal tại hai đầu dây. Loại terminal, khuôn dập, vị trí seal và trình tự gia công cần được xác nhận theo bản vẽ và mẫu sản phẩm thực tế.

Hệ thống cấp và xỏ seal tự động

Seal được đưa vào bộ cấp liệu và chuyển đến vị trí gia công theo chu trình của máy. Hệ thống giúp giảm công đoạn xỏ seal thủ công và nâng cao khả năng kiểm soát vị trí seal trên dây điện.

Cụm cấp liệu và xỏ seal chống nước tự động trên máy HS-T210S

Hệ thống cảm biến cảnh báo

HS-T210S hỗ trợ giám sát trạng thái dây, terminal, seal và áp suất khí. Khi phát hiện tình trạng thiếu vật liệu, kẹt dây hoặc bất thường trong quá trình cấp liệu, máy đưa ra cảnh báo để người vận hành kiểm tra.

Màn hình cảm ứng thuận tiện cài đặt

Người vận hành có thể cài đặt chiều dài cắt, chiều dài tuốt, số lượng sản phẩm và các thông số liên quan trên màn hình điều khiển. Khả năng lưu chương trình hỗ trợ chuyển đổi giữa các mã sản phẩm khi điều kiện cấu hình cho phép.

Tùy chọn giám sát lực dập CFM

Hệ thống Crimping Force Monitor là cấu hình tùy chọn, dùng để theo dõi biến động lực trong chu trình dập terminal. Việc lựa chọn CFM cần dựa trên terminal, dây điện, tiêu chuẩn chất lượng và yêu cầu truy xuất của từng dự án.

Nguyên lý hoạt động của máy HS-T210S

1. Dây điện được đưa vào cụm cấp dây của máy.
2. Terminal và seal được lắp vào các bộ cấp liệu tương ứng.
3. Người vận hành cài đặt chiều dài cắt, chiều dài tuốt và chương trình gia công.
4. Máy tự động cấp, đo chiều dài, cắt và tuốt dây.
5. Seal được cấp và xỏ vào đầu dây.
6. Đầu dây được chuyển đến cụm dập terminal tương ứng.
7. Máy thực hiện dập cos theo cấu hình sản phẩm.
8. Thành phẩm được đưa ra ngoài và máy tiếp tục chu trình tiếp theo.

Trình tự vận hành thực tế phụ thuộc vào sản phẩm, terminal, loại seal, chiều dài dây và yêu cầu gia công tại từng đầu. HSNCO sẽ xác nhận phương án kỹ thuật sau khi kiểm tra mẫu thực tế.

Thông số kỹ thuật máy HS-T210S

Lưu ý: Khả năng gia công thực tế phụ thuộc vào cấu tạo dây, đường kính ngoài, vật liệu vỏ, terminal, kích thước seal, khuôn dập và tiêu chuẩn thành phẩm. Thông số cần được xác nhận bằng mẫu thực tế trước khi chốt cấu hình.

Ứng dụng của máy dập cos xỏ seal tự động

• Bộ dây điện ô tô, xe máy và xe điện.
• Dây tín hiệu và dây điều khiển có yêu cầu chống nước.
• Dây kết nối cảm biến và thiết bị điện tử.
• Dây điện sử dụng terminal kết hợp seal hoặc gioăng chống nước.
• Bộ dây điện cho thiết bị gia dụng và thiết bị công nghiệp.
• Sản phẩm wire harness cần sản xuất lặp lại với quy cách ổn định.

Mẫu dây sau khi xỏ seal và dập terminal bằng máy HS-T210S

Những thông tin cần cung cấp khi lựa chọn HS-T210S

• Bản vẽ hoàn chỉnh của bộ dây điện.
• Mẫu dây, tiết diện, đường kính ngoài và vật liệu vỏ.
• Mẫu terminal hoặc mã terminal sử dụng tại từng đầu.
• Mẫu seal, kích thước seal và yêu cầu vị trí sau khi xỏ.
• Chiều dài cắt và chiều dài tuốt tại từng đầu dây.
• Tiêu chuẩn chiều cao dập, mặt cắt và lực kéo.
• Sản lượng mục tiêu theo giờ, ca hoặc tháng.
• Yêu cầu CFM và truy xuất dữ liệu nếu có.

Quy trình đánh giá và test mẫu

1. Tiếp nhận bản vẽ, dây điện, terminal, seal và tiêu chuẩn chất lượng.
2. Phân tích trình tự cắt, tuốt, xỏ seal và dập terminal.
3. Xác nhận khuôn dập, bộ cấp terminal và bộ cấp seal.
4. Thiết lập chương trình và chạy thử bằng mẫu thực tế.
5. Kiểm tra chiều dài cắt, chiều dài tuốt và vị trí seal.
6. Kiểm tra ngoại quan, chiều cao dập, mặt cắt và lực kéo theo yêu cầu.
7. Gửi video, mẫu thành phẩm hoặc kết quả đánh giá cho khách hàng.
8. Chốt cấu hình kỹ thuật trước khi sản xuất hoặc bàn giao máy.

Vì sao HS-T210S cần test mẫu trước khi đầu tư?

HS-T210S không được lựa chọn chỉ dựa trên tiết diện dây. Khả năng vận hành còn phụ thuộc vào cấu tạo terminal, kích thước seal, độ cứng dây, đường kính ngoài, khuôn dập và yêu cầu kỹ thuật của thành phẩm. Việc test mẫu giúp xác nhận khả năng cấp terminal, cấp seal, xỏ seal và dập cos trước khi chốt cấu hình.

Dịch vụ kỹ thuật của HSNCO Việt Nam

• Tư vấn giải pháp theo bản vẽ và sản lượng thực tế.
• Hỗ trợ kiểm tra dây, terminal và seal trước khi đặt máy.
• Phối hợp thiết kế hoặc lựa chọn khuôn dập terminal.
• Hỗ trợ chạy thử và gửi video hoặc mẫu thành phẩm.
• Hướng dẫn lắp đặt, cài đặt và vận hành máy.
• Hỗ trợ kỹ thuật từ xa hoặc trực tiếp khi cần thiết.
• Cung cấp khuôn, linh kiện và vật tư thay thế.
• Hỗ trợ bảo hành, bảo trì và xử lý sự cố.

Thiết bị liên quan trong quy trình gia công dây điện

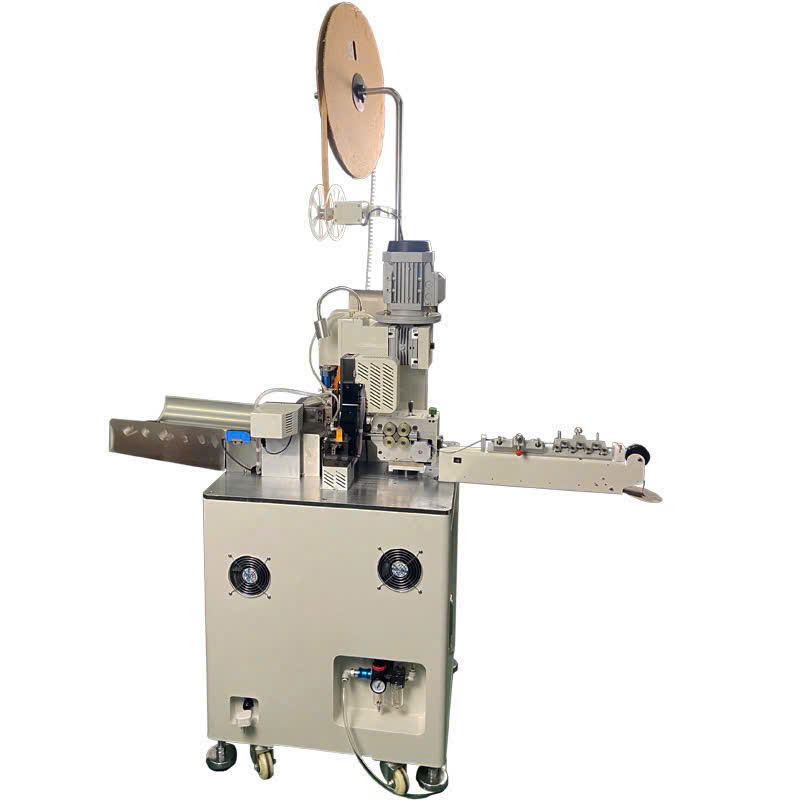

• Máy dập cos tự động dành cho các sản phẩm cần cắt, tuốt và dập terminal.
• Khuôn dập cos được lựa chọn hoặc gia công theo terminal, dây và hành trình máy.
• Máy cắt tuốt dây điện phù hợp với công đoạn chuẩn bị dây độc lập.

Câu hỏi thường gặp về máy HS-T210S

HS-T210S có những chức năng nào?

Máy tự động cấp dây, đo chiều dài, cắt, tuốt, cấp seal, xỏ seal và dập terminal theo chương trình đã cài đặt.

Máy HS-T210S xử lý được phạm vi dây nào?

Theo cấu hình tiêu chuẩn, máy xử lý dây 0,15–1,5 mm². Khả năng thực tế cần xác nhận theo cấu tạo dây, terminal và seal.

HS-T210S có thể dập terminal tại hai đầu dây không?

Có. Máy có cấu hình hai đầu dập. Cách gia công tại từng đầu được xác nhận theo bản vẽ, terminal và yêu cầu sản phẩm.

Máy có thể sử dụng mọi loại seal chống nước không?

Không phải mọi loại seal đều sử dụng chung một bộ cấp liệu. Kích thước, hình dạng, vật liệu và hướng cấp của seal cần được kiểm tra bằng mẫu thực tế.

Máy HS-T210S có hệ thống giám sát lực dập CFM không?

CFM là tùy chọn và được lựa chọn theo yêu cầu kiểm soát chất lượng của từng dự án.

HSNCO có hỗ trợ test mẫu trước khi đặt máy không?

Có. HSNCO hỗ trợ kiểm tra bản vẽ, dây điện, terminal, seal, chạy thử và gửi video hoặc mẫu thành phẩm trước khi xác nhận cấu hình.
