Máy Tuốt Vỏ Dây Điện Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Máy Phù Hợp
30/06/2026Máy tuốt vỏ dây điện là thiết bị dùng để bóc, lột hoặc tuốt lớp vỏ cách điện bên ngoài dây điện, giúp để lộ phần lõi dẫn điện phục vụ các công đoạn như dập cos, hàn thiếc, đấu nối hoặc lắp ráp bộ dây Wire Harness.
Trong thực tế, khách hàng có thể gọi thiết bị này là máy bóc vỏ dây điện, máy lột vỏ dây điện, máy tuốt dây điện hoặc wire stripping machine. Bài viết này giúp bạn hiểu rõ từng loại máy tuốt vỏ dây điện, từ máy khí nén, máy cảm biến, máy gia nhiệt, máy tuốt dài cho đến máy tuốt cáp đồng trục.
Mục Lục
1. Máy Tuốt Vỏ Dây Điện Là Gì?
Máy tuốt vỏ dây điện là thiết bị chuyên dùng để loại bỏ một phần lớp vỏ cách điện của dây điện theo chiều dài cài đặt. Sau khi tuốt, phần lõi đồng hoặc lõi dẫn điện bên trong được để lộ ra để phục vụ các công đoạn gia công tiếp theo.
So với thao tác tuốt dây bằng kìm hoặc dao thủ công, máy tuốt vỏ dây điện giúp thao tác nhanh hơn, đều hơn và hạn chế làm đứt lõi đồng. Đây là thiết bị rất phổ biến trong các xưởng sản xuất dây điện, dây tín hiệu, dây nguồn, dây điều khiển và các nhà máy gia công Wire Harness.
.jpg "Máy tuốt vỏ dây điện HSNCO")

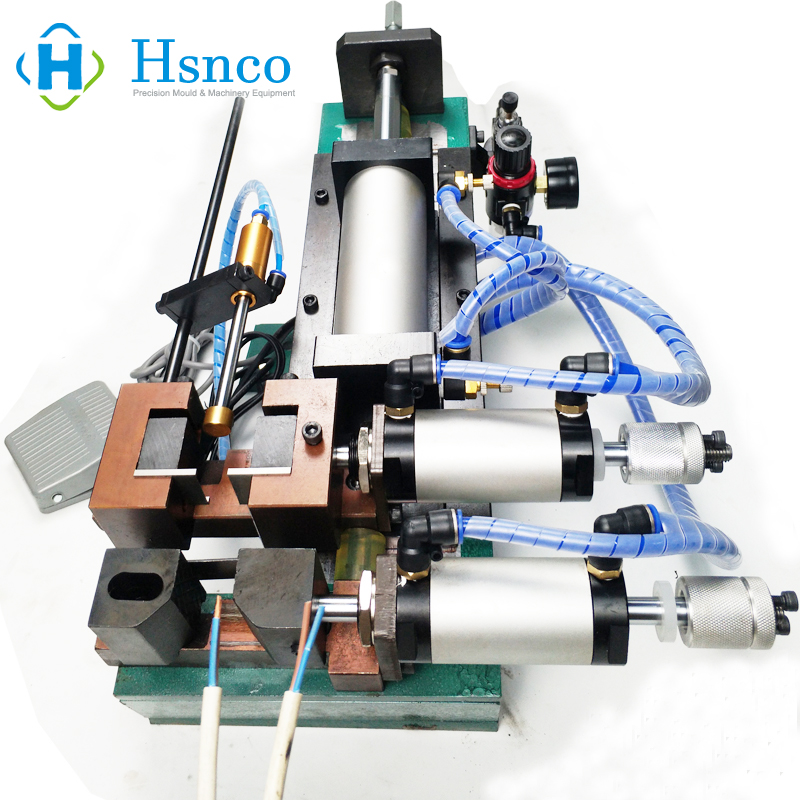

Hình 1. Máy tuốt vỏ dây điện giúp bóc lớp vỏ cách điện nhanh hơn, đều hơn và ổn định hơn so với thao tác thủ công.
3. Cấu Tạo Và Nguyên Lý Hoạt Động Của Máy Tuốt Vỏ Dây Điện
Tùy từng dòng máy, cấu tạo có thể khác nhau. Tuy nhiên, một máy tuốt vỏ dây điện phổ biến thường gồm các bộ phận chính như cụm dao tuốt, cơ cấu kẹp dây, bộ điều chỉnh chiều dài tuốt, bộ điều chỉnh độ sâu dao và cơ cấu truyền động.
- Cụm dao tuốt: Cắt vào lớp vỏ cách điện để tách vỏ ra khỏi lõi dây.
- Cơ cấu kẹp dây: Giữ dây ổn định trong quá trình tuốt.
- Bộ chỉnh chiều dài tuốt: Cài đặt chiều dài phần vỏ cần bóc.
- Bộ chỉnh độ sâu dao: Giúp dao cắt vào lớp vỏ nhưng không làm xước hoặc đứt lõi đồng.
- Motor hoặc xi lanh khí nén: Tạo chuyển động tuốt tùy theo từng dòng máy.
Nguyên lý hoạt động cơ bản là máy sẽ kẹp cố định dây điện, dao cắt vào lớp vỏ cách điện theo độ sâu đã cài đặt, sau đó cơ cấu kéo sẽ tách phần vỏ ra khỏi lõi dây. Với các dòng máy tự động, quá trình này có thể kết hợp thêm cắt dây theo chiều dài, tuốt đầu, tuốt cuối hoặc tuốt giữa.
.jpg "Cấu tạo máy tuốt vỏ dây điện")

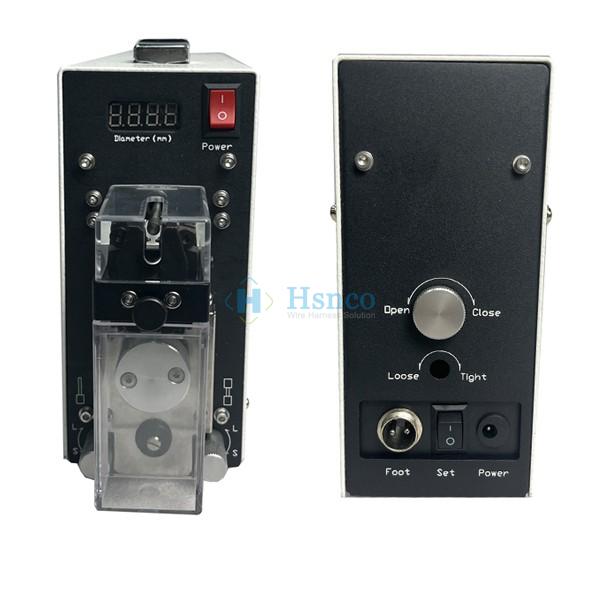

Hình 3. Cấu tạo cơ bản của máy tuốt vỏ dây điện.
Lưu ý khi chỉnh máy
Không nên chỉnh dao ăn quá sâu ngay từ đầu. Hãy tăng dần từng bước và test thử cho đến khi lớp vỏ được tách sạch nhưng lõi đồng vẫn nguyên vẹn, không bị xước hoặc đứt.
4. Các Loại Máy Tuốt Vỏ Dây Điện Phổ Biến
Không có một loại máy tuốt vỏ dây điện nào phù hợp với mọi ứng dụng. Tùy theo loại dây, chiều dài cần tuốt, vật liệu vỏ và sản lượng sản xuất mà người dùng sẽ lựa chọn dòng máy phù hợp. Dưới đây là những công nghệ tuốt dây điện phổ biến hiện nay.
4.1 Máy Tuốt Vỏ Dây Điện Khí Nén
Máy sử dụng xi lanh khí nén để kẹp dây và kéo lớp vỏ cách điện ra khỏi lõi đồng. Đây là dòng máy phổ biến nhất trong ngành Wire Harness nhờ kết cấu đơn giản, tốc độ nhanh, độ bền cao và chi phí đầu tư hợp lý.
Model HSNCO tiêu biểu:
- HS-3F
- HS-4F
- HS-305
- HS-310
- HS-315
.jpg)

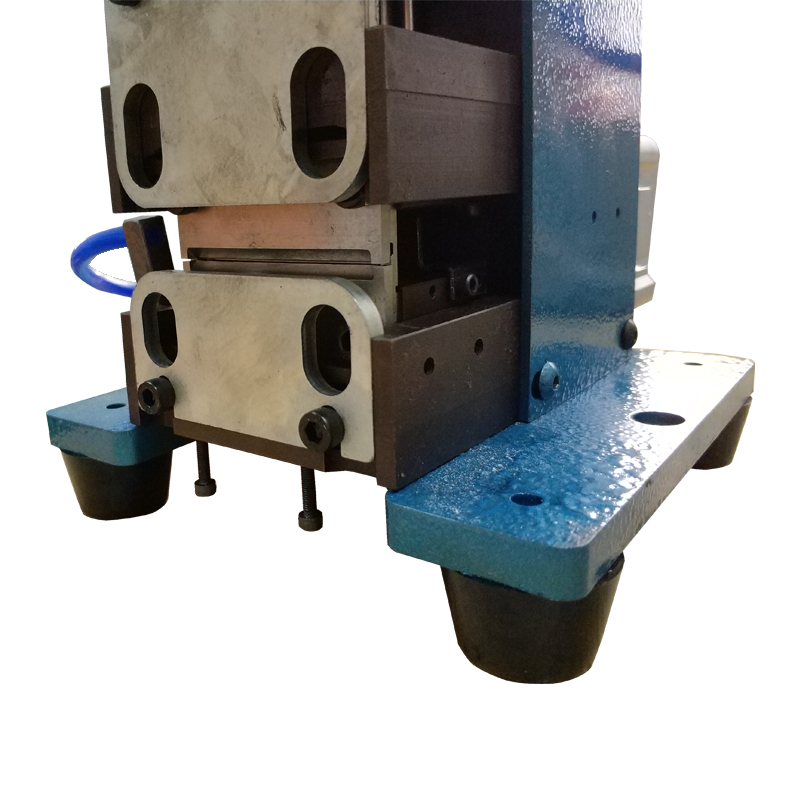

Hình 4. Máy tuốt vỏ dây điện khí nén phù hợp với đa số loại dây điện thông dụng.
4.2 Máy Tuốt Vỏ Dây Điện Nhiều Lõi
Đối với dây nhiều lõi (Multi-core Cable), ngoài việc tuốt lớp vỏ ngoài còn cần tuốt từng lõi bên trong. Dòng máy này giúp thực hiện đồng thời nhiều công đoạn, tăng năng suất và đảm bảo độ đồng đều.
Model HSNCO tiêu biểu:
- HS-305CS
- HS-310CS
- HS-315CS
Ứng dụng
Phù hợp với dây điều khiển, dây tín hiệu, dây nhiều lõi trong tủ điện và các bộ dây Wire Harness.
4.3 Máy Tuốt Vỏ Dây Điện Cảm Biến
Máy sử dụng cảm biến để nhận biết đường kính dây. Người vận hành chỉ cần đưa dây chạm cảm biến, máy sẽ tự động thực hiện chu trình tuốt mà không cần điều chỉnh dao theo từng kích thước dây.
Model HSNCO tiêu biểu:
- HS-205E
- HS-206C
Ưu điểm nổi bật
- Không cần chỉnh dao theo từng kích thước dây.
- Tự động nhận biết dây bằng cảm biến.
- Độ chính xác cao.
- Phù hợp cho ngành điện tử và dây nhỏ.
3. Cấu Tạo Và Nguyên Lý Hoạt Động Của Máy Tuốt Vỏ Dây Điện
Tùy từng dòng máy, cấu tạo có thể khác nhau. Tuy nhiên, một máy tuốt vỏ dây điện phổ biến thường gồm các bộ phận chính như cụm dao tuốt, cơ cấu kẹp dây, bộ điều chỉnh chiều dài tuốt, bộ điều chỉnh độ sâu dao và cơ cấu truyền động.
- Cụm dao tuốt: Cắt vào lớp vỏ cách điện để tách vỏ ra khỏi lõi dây.
- Cơ cấu kẹp dây: Giữ dây ổn định trong quá trình tuốt.
- Bộ chỉnh chiều dài tuốt: Cài đặt chiều dài phần vỏ cần bóc.
- Bộ chỉnh độ sâu dao: Giúp dao cắt vào lớp vỏ nhưng không làm xước hoặc đứt lõi đồng.
- Motor hoặc xi lanh khí nén: Tạo chuyển động tuốt tùy theo từng dòng máy.
Nguyên lý hoạt động cơ bản là máy sẽ kẹp cố định dây điện, dao cắt vào lớp vỏ cách điện theo độ sâu đã cài đặt, sau đó cơ cấu kéo sẽ tách phần vỏ ra khỏi lõi dây. Với các dòng máy tự động, quá trình này có thể kết hợp thêm cắt dây theo chiều dài, tuốt đầu, tuốt cuối hoặc tuốt giữa.
Hình 3. Cấu tạo cơ bản của máy tuốt vỏ dây điện.
Lưu ý khi chỉnh máy
Không nên chỉnh dao ăn quá sâu ngay từ đầu. Hãy tăng dần từng bước và test thử cho đến khi lớp vỏ được tách sạch nhưng lõi đồng vẫn nguyên vẹn, không bị xước hoặc đứt.
4. Các Loại Máy Tuốt Vỏ Dây Điện Phổ Biến
Không có một loại máy tuốt vỏ dây điện nào phù hợp với mọi ứng dụng. Tùy theo loại dây, chiều dài cần tuốt, vật liệu vỏ và sản lượng sản xuất mà người dùng sẽ lựa chọn dòng máy phù hợp. Dưới đây là những công nghệ tuốt dây điện phổ biến hiện nay.
4.1 Máy Tuốt Vỏ Dây Điện Khí Nén
Máy sử dụng xi lanh khí nén để kẹp dây và kéo lớp vỏ cách điện ra khỏi lõi đồng. Đây là dòng máy phổ biến nhất trong ngành Wire Harness nhờ kết cấu đơn giản, tốc độ nhanh, độ bền cao và chi phí đầu tư hợp lý.
Model HSNCO tiêu biểu:
- HS-3F
- HS-4F
- HS-305
- HS-310
- HS-315
Hình 4. Máy tuốt vỏ dây điện khí nén phù hợp với đa số loại dây điện thông dụng.
4.2 Máy Tuốt Vỏ Dây Điện Nhiều Lõi
Đối với dây nhiều lõi (Multi-core Cable), ngoài việc tuốt lớp vỏ ngoài còn cần tuốt từng lõi bên trong. Dòng máy này giúp thực hiện đồng thời nhiều công đoạn, tăng năng suất và đảm bảo độ đồng đều.
Model HSNCO tiêu biểu:
- HS-305CS
- HS-310CS
- HS-315CS
Ứng dụng
Phù hợp với dây điều khiển, dây tín hiệu, dây nhiều lõi trong tủ điện và các bộ dây Wire Harness.
4.3 Máy Tuốt Vỏ Dây Điện Cảm Biến
Máy sử dụng cảm biến để nhận biết đường kính dây. Người vận hành chỉ cần đưa dây chạm cảm biến, máy sẽ tự động thực hiện chu trình tuốt mà không cần điều chỉnh dao theo từng kích thước dây.
Model HSNCO tiêu biểu:
- HS-205E
- HS-206C
Ưu điểm nổi bật
- Không cần chỉnh dao theo từng kích thước dây.
- Tự động nhận biết dây bằng cảm biến.
- Độ chính xác cao.
- Phù hợp cho ngành điện tử và dây nhỏ.
4.4 Máy Tuốt Vỏ Dây Điện Gia Nhiệt
Một số loại dây có lớp vỏ khó bóc hoặc cần giữ nguyên hình dạng sau khi tuốt sẽ sử dụng công nghệ gia nhiệt. Dao nhiệt làm mềm lớp vỏ trước khi kéo ra, giúp hạn chế làm rách hoặc biến dạng vật liệu.
Model HSNCO tiêu biểu:
- HS-305R
- HS-310R
Dòng máy này thường được sử dụng cho dây có vật liệu đặc biệt hoặc yêu cầu chất lượng bề mặt cao.
4.5 Máy Tuốt Dây Điện Tuốt Dài
Khi cần tuốt lớp vỏ dài hàng trăm milimet, các dòng máy thông thường sẽ không đáp ứng được. Lúc này cần sử dụng dòng máy chuyên dụng có khả năng tuốt dài.
Model HSNCO: HS-330.
Máy có khả năng tuốt chiều dài lên đến khoảng 300 mm, phù hợp với dây nguồn, dây điều khiển, dây năng lượng mặt trời và nhiều ứng dụng công nghiệp khác.
4.6 Máy Tuốt Cáp Đồng Trục
Cáp đồng trục (Coaxial Cable) có cấu tạo nhiều lớp như vỏ ngoài, lưới chống nhiễu, lớp cách điện và lõi dẫn điện. Vì vậy cần dòng máy chuyên dụng có khả năng tuốt theo nhiều tầng khác nhau để đảm bảo độ chính xác.
5. Gợi Ý Model HSNCO Theo Nhu Cầu
| Nhu cầu sử dụng | Model đề xuất |
|---|---|
| Dây PVC nhỏ | HS-3F, HS-4F |
| Dây điện kích thước lớn | HS-305, HS-310, HS-315 |
| Dây nhiều lõi | HS-305CS, HS-310CS, HS-315CS |
| Dây điện tử, nhiều kích thước dây | HS-205E, HS-206C |
| Dây cần gia nhiệt | HS-305R, HS-310R |
| Tuốt dài đến khoảng 300 mm | HS-330 |
| Cáp đồng trục | Máy tuốt cáp đồng trục chuyên dụng |
Kinh nghiệm từ HSNCO
Qua quá trình tư vấn cho nhiều nhà máy Wire Harness, HSNCO nhận thấy phần lớn khách hàng có thể đáp ứng tốt nhu cầu sản xuất với các dòng máy khí nén tiêu chuẩn. Máy cảm biến hoặc máy gia nhiệt chỉ thực sự cần thiết khi gia công nhiều loại dây khác nhau hoặc có yêu cầu kỹ thuật đặc biệt.
6. Cách Chọn Máy Tuốt Vỏ Dây Điện Phù Hợp
Để lựa chọn đúng thiết bị, người dùng nên xác định trước loại dây điện, tiết diện dây, vật liệu lớp vỏ, chiều dài cần tuốt và sản lượng sản xuất. Đây là những yếu tố ảnh hưởng trực tiếp đến việc lựa chọn model phù hợp.
- Dây nhỏ, dây điện tử: ưu tiên dòng máy cảm biến hoặc máy khí nén độ chính xác cao.
- Dây nguồn, dây điều khiển: sử dụng các dòng máy khí nén thông dụng.
- Dây nhiều lõi: nên chọn dòng chuyên dụng HS-305CS, HS-310CS hoặc HS-315CS.
- Dây cần tuốt dài: lựa chọn HS-330.
- Dây có vật liệu đặc biệt như Silicone, Teflon hoặc XLPE: nên gửi mẫu để test trước khi đầu tư.
Lời khuyên
Không nên lựa chọn máy chỉ dựa trên tiết diện dây. Hai loại dây có cùng kích thước nhưng vật liệu vỏ khác nhau có thể yêu cầu công nghệ tuốt hoàn toàn khác nhau. Việc test mẫu thực tế luôn mang lại lựa chọn chính xác nhất.
7. Câu Hỏi Thường Gặp
Nên chọn máy tuốt khí nén hay máy tuốt cảm biến?
Nếu sản xuất một vài loại dây cố định, máy khí nén là lựa chọn kinh tế. Nếu thường xuyên thay đổi nhiều size dây và yêu cầu độ chính xác cao, máy cảm biến sẽ phù hợp hơn.
Máy HS-330 dùng để làm gì?
HS-330 là dòng máy chuyên tuốt dài, có thể xử lý chiều dài tuốt lên đến khoảng 300 mm tùy loại dây.
Máy tuốt vỏ dây điện có làm đứt lõi đồng không?
Nếu chỉnh dao quá sâu, lõi đồng có thể bị xước hoặc đứt. Vì vậy khi setup máy nên test từng bước, tăng dần độ sâu dao cho đến khi vỏ tách sạch nhưng lõi đồng vẫn nguyên vẹn.
HSNCO có hỗ trợ test mẫu dây không?
Có. HSNCO Việt Nam hỗ trợ khách hàng gửi mẫu dây điện để kiểm tra khả năng tuốt và tư vấn model phù hợp trước khi đầu tư.
HSNCO Engineering Advice
Chúng tôi khuyến nghị khách hàng gửi mẫu dây điện và thông tin ứng dụng thực tế trước khi lựa chọn máy. Việc test mẫu giúp lựa chọn đúng model ngay từ đầu, giảm chi phí đầu tư và hạn chế phải điều chỉnh trong quá trình sản xuất.
