Máy Cấp Dây Tự Động – Xả Cuộn Dây Điện HS-U101

Máy cấp dây tự động – xả cuộn dây điện HS-U101 là thiết bị cấp dây trước (Wire Pre-feeder/Pay-off Machine), được lắp phía trước máy cắt tuốt dây điện hoặc máy cắt – tuốt – dập cos tự động. Máy hỗ trợ chủ động nhả dây từ cuộn, giúp dây được đưa vào máy gia công ổn định và liên tục hơn.

HS-U101 phù hợp với cuộn dây có tải trọng tối đa 15 kg, đáp ứng nhu cầu gia công dây điện, dây cáp và sản xuất bộ dây điện Wire Harness.

Máy cấp dây tự động – xả cuộn dây điện HS-U101

1. Máy cấp dây tự động HS-U101 là gì?

HS-U101 là thiết bị hỗ trợ xả dây từ cuộn và cấp dây vào máy gia công phía sau. Trong ngành Wire Harness, thiết bị này còn được gọi bằng nhiều tên khác như:

• Máy xả cuộn dây điện.
• Máy cấp dây điện tự động.
• Máy xả dây điện.
• Bộ xả dây tự động.
• Máy cấp dây trước – Wire Pre-feeder.
• Máy nhả cuộn dây – Wire Pay-off Machine.

Thiết bị được bố trí giữa cuộn dây nguyên liệu và máy cắt tuốt hoặc máy dập cos tự động. Máy giúp chủ động nhả dây khỏi cuộn, qua đó giảm lực kéo trực tiếp lên cơ cấu cấp dây của máy chính.

2. Vì sao máy cắt tuốt cần bộ xả cuộn dây điện?

Khi máy cắt tuốt kéo dây trực tiếp từ một cuộn dây có trọng lượng lớn, lực kéo có thể thay đổi theo vị trí và trạng thái quay của cuộn. Cuộn dây quay không đều có thể khiến dây bị căng, giật, xoắn hoặc cấp không liên tục.

Sử dụng máy xả cuộn HS-U101 giúp:

• Hỗ trợ cấp dây ổn định và liên tục cho máy gia công.
• Giảm lực kéo trực tiếp lên bánh kéo và động cơ của máy cắt tuốt.
• Hạn chế dây bị căng, giật, xoắn hoặc rối khi rút khỏi cuộn.
• Hạn chế hiện tượng cuộn dây quay không đều hoặc dừng đột ngột.
• Hỗ trợ duy trì độ ổn định của chiều dài cắt.
• Phù hợp với dây chuyền sản xuất liên tục và tự động hóa.

HS-U101 hỗ trợ nhả dây ổn định trước khi đưa vào máy cắt tuốt

3. Ứng dụng với máy cắt tuốt và máy dập cos tự động

Máy cấp dây điện HS-U101 có thể được sử dụng để cấp dây cho nhiều thiết bị gia công Wire Harness, bao gồm:

• Máy cắt và tuốt dây điện tự động.
• Máy cắt – tuốt – dập cos tự động.
• Máy cắt – tuốt – dập cos hai đầu.
• Máy dập cos tự động một đầu hoặc hai đầu.
• Máy cắt dây và máy gia công dây cáp.
• Các dây chuyền sản xuất bộ dây điện Wire Harness.

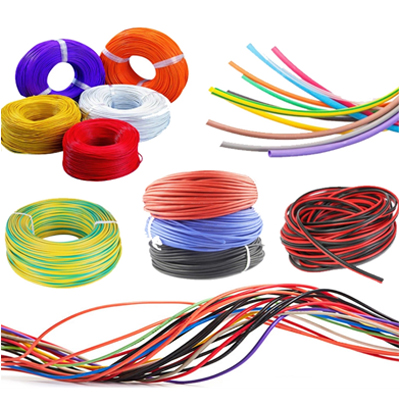

Thiết bị phù hợp với các nhà máy sản xuất linh kiện điện, điện tử, dây điện ô tô, xe máy, thiết bị gia dụng, dây tín hiệu, dây điều khiển và các sản phẩm Wire Harness.

4. Đặc điểm nổi bật của máy xả cuộn HS-U101

• Tải trọng cuộn dây tối đa 15 kg.
• Hỗ trợ chủ động xả và cấp dây từ cuộn.
• Giảm lực cản khi máy chính kéo dây.
• Hạn chế dây bị xoắn, rối hoặc căng không đều.
• Phù hợp với nhiều loại dây điện và dây cáp có kích thước tương thích.
• Thiết kế gọn, thuận tiện bố trí trong dây chuyền sản xuất.
• Vận hành đơn giản, dễ kiểm tra và bảo trì.
• Sử dụng nguồn điện AC 220V/50Hz hoặc AC 110V/60Hz.

5. Thông số kỹ thuật máy HS-U101

Lưu ý: Thông số kỹ thuật có thể được điều chỉnh theo cấu hình sản phẩm. Khách hàng nên cung cấp kích thước và trọng lượng cuộn dây để HSNCO kiểm tra khả năng tương thích trước khi đặt hàng.

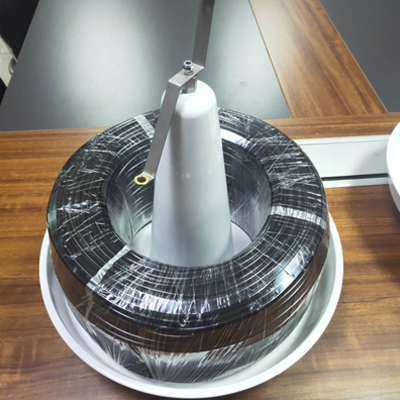

Thiết kế mâm xả cuộn và hệ thống dẫn dây của HS-U101

6. Cách bố trí HS-U101 trong dây chuyền

Máy HS-U101 được đặt phía trước máy cắt tuốt hoặc máy cắt – tuốt – dập cos tự động. Cuộn dây nguyên liệu được lắp lên bộ phận xả cuộn, sau đó dây được dẫn qua cơ cấu hướng dây trước khi đi vào bánh kéo của máy chính.

Trước khi vận hành, người sử dụng nên kiểm tra:

1. Trọng lượng cuộn dây có nằm trong giới hạn 15 kg hay không.
2. Đường kính và chiều rộng cuộn có phù hợp với máy hay không.
3. Cuộn dây đã được đặt cân bằng và chắc chắn chưa.
4. Hướng nhả dây có phù hợp với hướng cấp dây của máy chính không.
5. Dây có bị mắc, xoắn hoặc cọ vào khung máy không.
6. Tốc độ cấp dây có phù hợp với tốc độ gia công của thiết bị phía sau không.

Ứng dụng máy xả cuộn HS-U101 trong dây chuyền gia công dây điện

7. Thông tin cần cung cấp khi lựa chọn máy cấp dây

Để kiểm tra và lựa chọn đúng máy xả cuộn, khách hàng nên cung cấp cho HSNCO các thông tin sau:

• Loại dây điện hoặc dây cáp cần gia công.
• Đường kính ngoài hoặc tiết diện dây.
• Đường kính ngoài của cuộn dây.
• Đường kính lõi cuộn.
• Chiều rộng cuộn dây.
• Trọng lượng toàn bộ cuộn.
• Model máy cắt tuốt hoặc máy dập cos sử dụng cùng.
• Tốc độ cấp dây và sản lượng yêu cầu.

Căn cứ vào các thông tin trên, HSNCO sẽ kiểm tra HS-U101 có phù hợp hay cần sử dụng model xả cuộn có tải trọng lớn hơn.

8. Video máy xả cuộn dây điện HS-U101

Video dưới đây giới thiệu cấu tạo và hoạt động của máy cấp dây tự động HS-U101:

9. Câu hỏi thường gặp

HS-U101 có sử dụng được với máy cắt tuốt dây điện không?

Có. HS-U101 được thiết kế để hỗ trợ xả và cấp dây cho máy cắt tuốt dây điện tự động. Trước khi sử dụng, cần kiểm tra kích thước, trọng lượng cuộn và loại dây có phù hợp với thiết bị hay không.

Máy có thể cấp dây cho máy cắt – tuốt – dập cos tự động không?

Có thể, nếu tốc độ cấp dây, loại dây và kích thước cuộn đáp ứng yêu cầu của dây chuyền. HSNCO sẽ kiểm tra theo model máy chính và mẫu cuộn dây thực tế.

Máy xả cuộn và máy tời dây điện có giống nhau không?

Không. Máy xả cuộn HS-U101 được sử dụng để cấp dây từ cuộn vào máy gia công Wire Harness. Máy tời dây điện thường là thiết bị kéo cáp tải nặng trong thi công điện hoặc xây dựng.

HS-U101 có thể sử dụng với cuộn dây lớn hơn 15 kg không?

Không nên sử dụng vượt tải trọng thiết kế. Với cuộn dây nặng hơn 15 kg, khách hàng nên lựa chọn dòng máy xả cuộn tải trọng lớn hơn để bảo đảm vận hành ổn định và an toàn.

10. Liên hệ tư vấn máy cấp và xả cuộn dây điện

HSNCO Việt Nam cung cấp máy cấp và xả cuộn dây điện, máy cắt tuốt, máy dập cos và các thiết bị gia công dây điện phục vụ sản xuất Wire Harness. Khách hàng có thể gửi hình ảnh cuộn dây, thông số kích thước và model máy đang sử dụng để được kiểm tra, tư vấn phương án phù hợp.
