Máy Dập Cos Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động, Phân Loại Và Cách Chọn Máy Dập Cos

1. Máy Dập Cos Là Gì?

Máy dập cos, còn gọi là máy bấm cos, máy ép cos, máy dập terminal hoặc crimping machine, là thiết bị tạo lực ép để cố định đầu cos vào dây điện. Khi dập đúng kỹ thuật, phần lõi đồng của dây được ép chặt với terminal, tạo ra mối nối có khả năng dẫn điện tốt và chịu lực kéo ổn định.

Trong sản xuất thủ công, người dùng có thể dùng kìm bấm cos. Tuy nhiên, khi sản lượng tăng, yêu cầu chất lượng cao hơn hoặc cần tính đồng đều giữa các sản phẩm, máy dập cos trở thành thiết bị gần như bắt buộc.

Hình 1. Máy dập cos được sử dụng để gia công đầu cos dây điện trong sản xuất Wire Harness.

Máy dập cos được sử dụng rộng rãi trong nhiều lĩnh vực như sản xuất dây harness ô tô, xe máy, xe điện, thiết bị điện tử, tủ điện công nghiệp, đèn LED, thiết bị gia dụng, dây nguồn, dây điều khiển và dây tín hiệu.

2. Vì Sao Cần Sử Dụng Máy Dập Cos?

Trong một bộ dây điện, mối dập cos là vị trí kết nối giữa dây dẫn và thiết bị đầu cuối. Nếu mối dập không đạt, sản phẩm có thể gặp lỗi tiếp xúc kém, sinh nhiệt, chập chờn tín hiệu, tuột dây hoặc hỏng trong quá trình sử dụng.

Máy dập cos giúp giải quyết các vấn đề này bằng cách tạo lực ép ổn định, hành trình lặp lại chính xác và hình dạng mối dập đồng đều hơn so với thao tác thủ công.

Hình 2. Máy dập cos giúp nâng cao năng suất và giảm sai lệch trong quá trình bấm đầu cos.

3. Cấu Tạo Cơ Bản Của Máy Dập Cos

Tùy từng dòng máy, cấu tạo có thể khác nhau. Tuy nhiên, một máy dập cos phổ biến thường bao gồm các bộ phận chính sau:

• Thân máy: là khung chịu lực chính, giúp máy ổn định trong quá trình dập.
• Motor hoặc nguồn truyền động: tạo chuyển động cho cơ cấu dập.
• Trục khuỷu / cơ cấu truyền lực: chuyển chuyển động quay thành lực ép theo phương thẳng đứng.
• Bàn máy: vị trí lắp khuôn dập và đặt terminal.
• Khuôn dập cos: bộ phận trực tiếp tạo hình và ép terminal vào dây.
• Công tắc chân: giúp người vận hành kích hoạt một chu kỳ dập.
• Bộ điều chỉnh chiều cao dập: dùng để căn chỉnh độ ép phù hợp với từng loại cos và dây.
• Bộ cấp terminal: thường có trên máy dập cos bán tự động dùng terminal dạng cuộn.

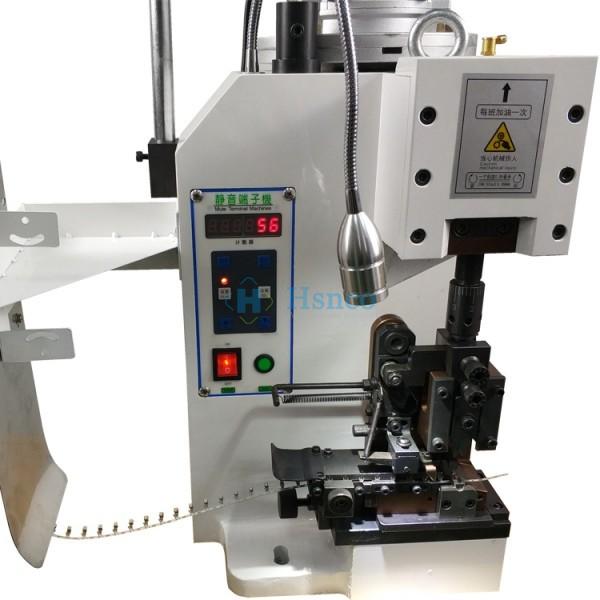

Hình 3. Các bộ phận chính của máy dập cos gồm thân máy, motor, bàn máy, khuôn dập và công tắc chân.

4. Nguyên Lý Hoạt Động Của Máy Dập Cos

Nguyên lý hoạt động của máy dập cos dựa trên việc tạo lực ép có kiểm soát để ép phần chân cos ôm chặt vào lõi dây điện. Quá trình này thường gồm các bước:

1. Dây điện được cắt và tuốt vỏ đúng chiều dài.
2. Đầu cos hoặc terminal được đặt vào vị trí khuôn.
3. Người vận hành đưa phần lõi dây vào vùng dập.
4. Máy tạo lực ép xuống khuôn.
5. Terminal ôm chặt lấy lõi dây và tạo thành mối dập hoàn chỉnh.

Với máy dập cos bán tự động hoặc tự động, terminal có thể được cấp liên tục từ cuộn, giúp tăng tốc độ sản xuất và giảm thao tác thủ công.

5. Phân Loại Máy Dập Cos Phổ Biến

Trên thị trường hiện nay, máy dập cos có thể được phân loại theo mức độ tự động hóa, nguồn truyền động, lực dập và loại terminal sử dụng. Trong thực tế sản xuất, cách phân loại phổ biến nhất là chia thành ba nhóm: máy dập cos khí nén, máy dập cos bán tự động và máy dập cos tự động.

5.1. Máy dập cos khí nén

Máy dập cos khí nén sử dụng khí nén để tạo lực ép. Dòng máy này thường có cấu tạo đơn giản, dễ dùng, chi phí đầu tư thấp và phù hợp với xưởng nhỏ hoặc sản lượng không quá lớn.

• Phù hợp với cos rời, cos trần, cos ống, cos chữ O, cos chữ U tùy khuôn.
• Dễ vận hành, dễ bảo trì.
• Năng suất phụ thuộc nhiều vào thao tác công nhân.
• Không tối ưu cho sản xuất hàng loạt liên tục.

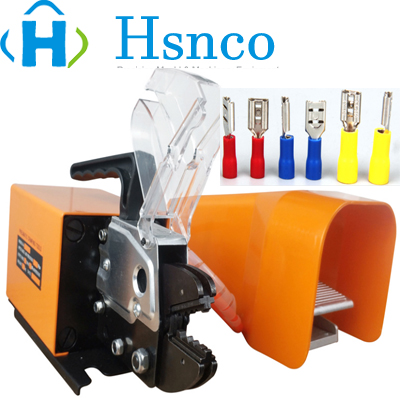

Hình 4. Máy dập cos khí nén phù hợp với xưởng nhỏ, sản lượng thấp hoặc gia công nhiều mẫu cos khác nhau.

5.2. Máy dập cos bán tự động

Máy dập cos bán tự động là dòng máy phổ biến trong các xưởng sản xuất dây điện và Wire Harness. Máy thường dùng motor để tạo lực dập, kết hợp với khuôn chuyên dụng để dập terminal dạng cuộn hoặc một số loại cos theo cấu hình phù hợp.

• Lực dập ổn định hơn máy khí nén.
• Phù hợp sản lượng vừa đến lớn.
• Có thể thay khuôn để gia công nhiều loại terminal.
• Chi phí đầu tư hợp lý so với máy tự động.

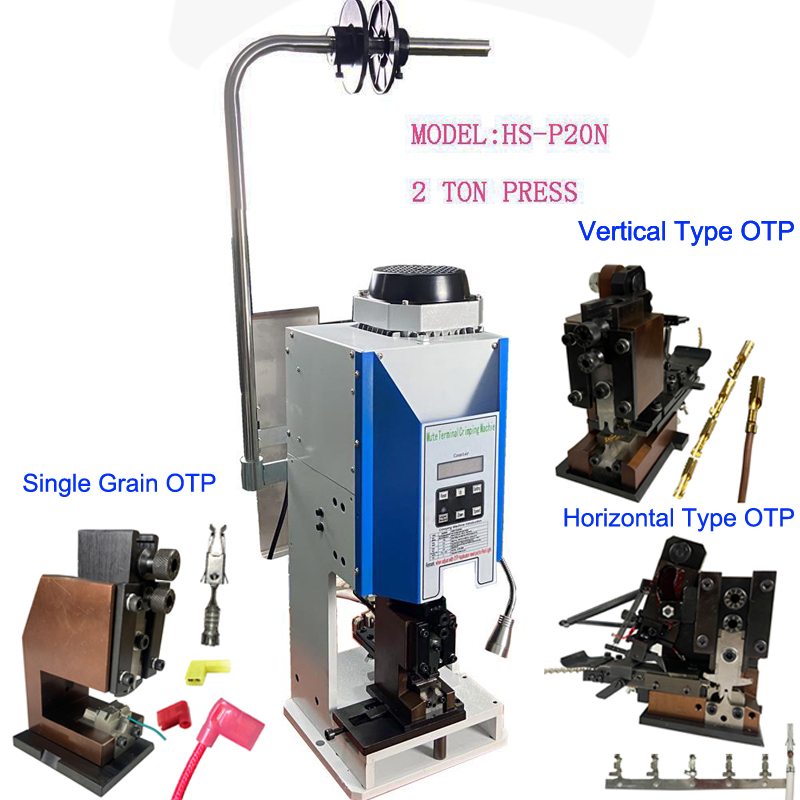

Hình 5. Máy dập cos bán tự động là lựa chọn phổ biến cho các xưởng gia công dây điện và dây harness.

5.3. Máy dập cos tự động

Máy dập cos tự động có thể tích hợp nhiều công đoạn như cắt dây, tuốt dây, dập cos một đầu hoặc hai đầu, xoắn lõi, chấm thiếc, luồn seal hoặc kiểm tra lực dập tùy cấu hình. Đây là dòng máy phù hợp với nhà máy có sản lượng lớn và mã hàng ổn định.

• Năng suất cao, phù hợp sản xuất hàng loạt.
• Giảm phụ thuộc vào nhân công.
• Sản phẩm đồng đều hơn giữa các lô hàng.
• Chi phí đầu tư cao hơn và cần kỹ thuật vận hành tốt hơn.

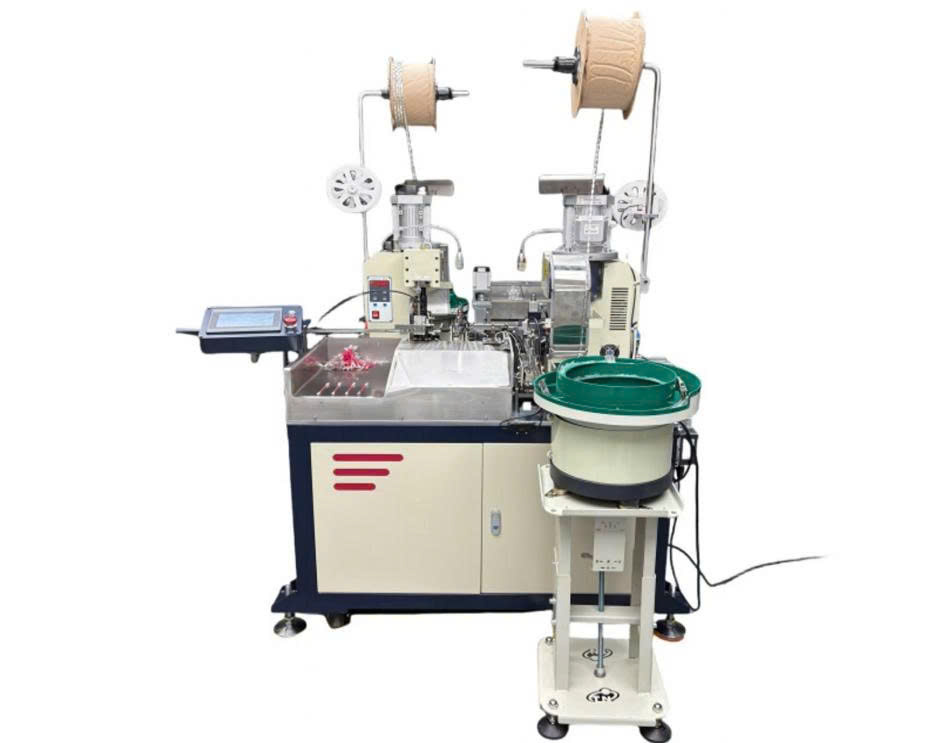

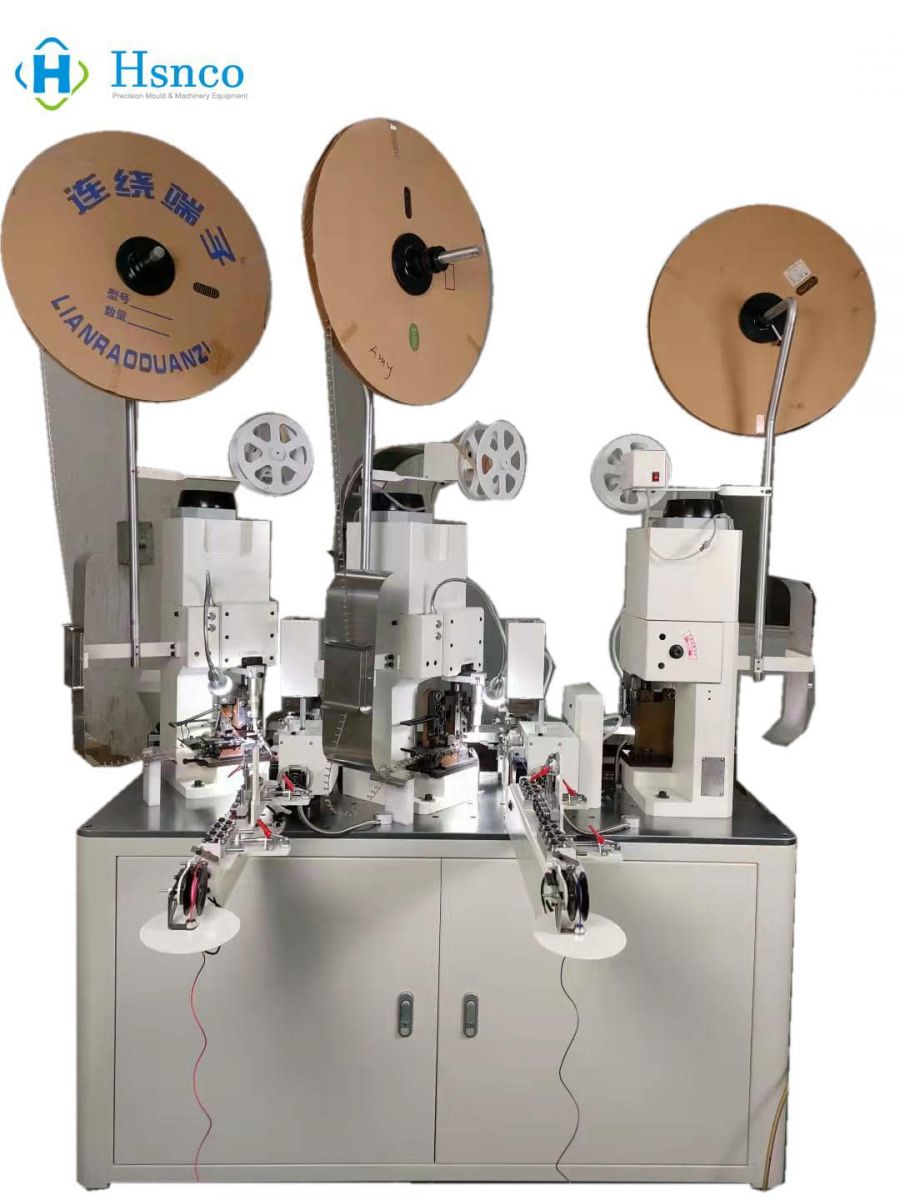

Hình 6. Máy dập cos tự động phù hợp với sản xuất hàng loạt, yêu cầu năng suất cao và chất lượng đồng đều.

6. Khuôn Dập Cos Là Gì?

Khuôn dập cos (Applicator) là bộ phận trực tiếp tạo hình mối dập giữa đầu cos và dây điện. Đây là chi tiết quyết định đến chất lượng mối dập nhiều hơn cả bản thân máy dập cos. Một máy tốt nhưng sử dụng khuôn không phù hợp vẫn có thể tạo ra mối dập lỗi.

Mỗi loại terminal sẽ có thiết kế khác nhau, vì vậy gần như mỗi loại cos đều cần bộ khuôn riêng hoặc khuôn có cùng tiêu chuẩn.

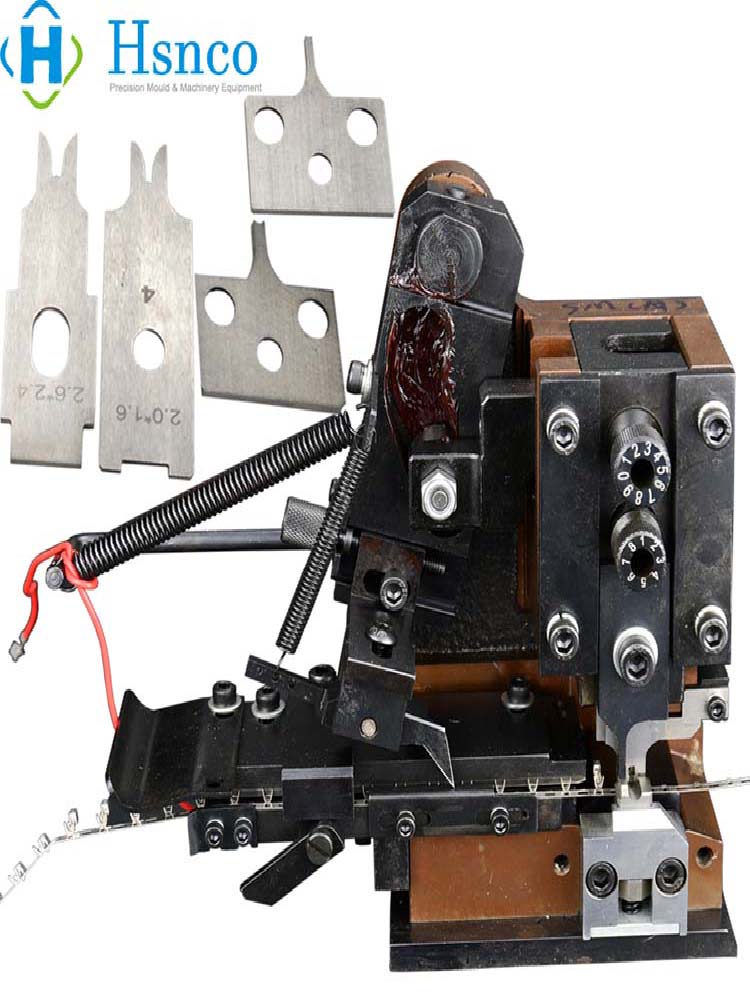

Hình 7. Khuôn dập cos là bộ phận quyết định trực tiếp đến chất lượng mối dập.

Các loại khuôn dập cos phổ biến

7. Tiêu Chuẩn Mối Dập Cos Đạt Yêu Cầu

Một mối dập cos đạt tiêu chuẩn không chỉ đẹp về hình thức mà còn phải đáp ứng các yêu cầu về cơ khí và điện.

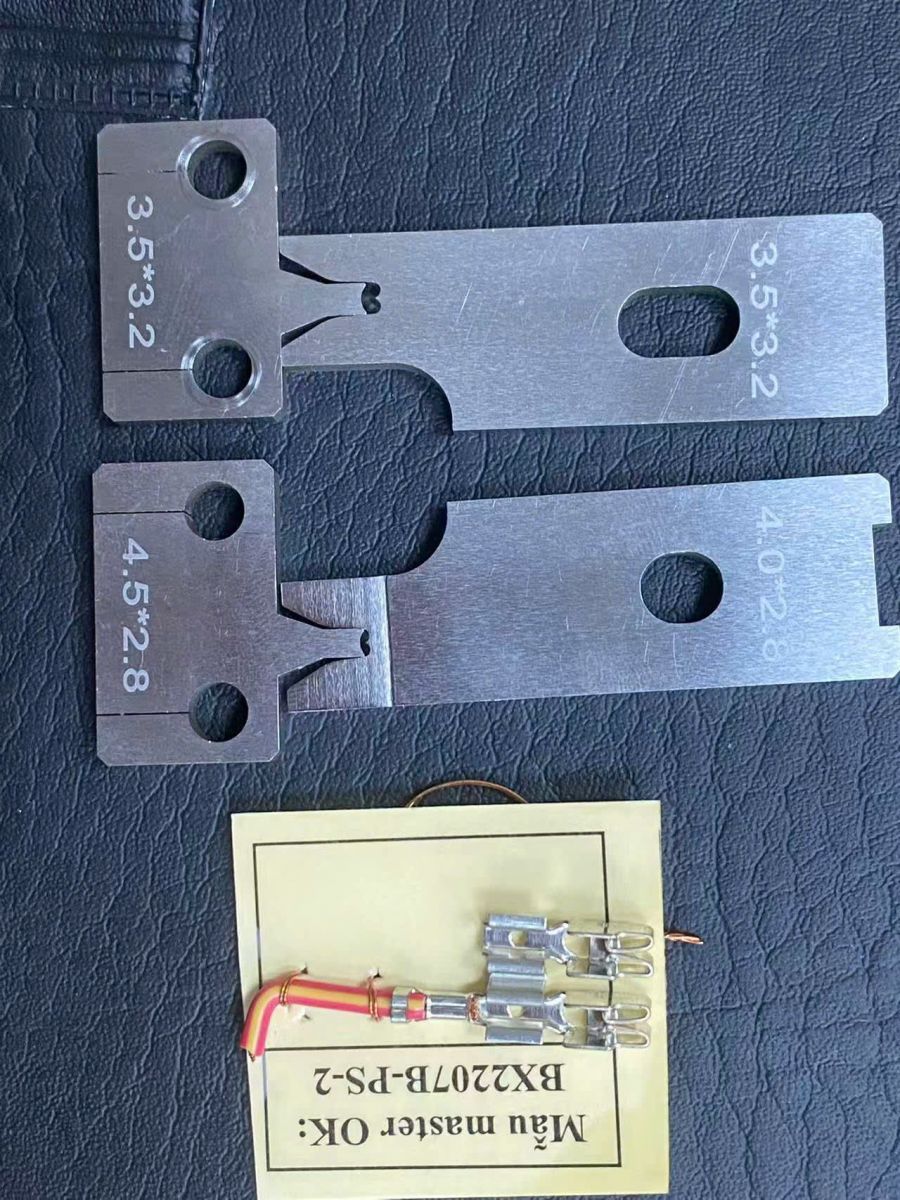

Hình 8. Ví dụ mối dập cos đạt tiêu chuẩn trong sản xuất Wire Harness.

Một mối dập tốt cần đáp ứng

• Terminal ôm chặt lõi đồng.
• Không làm đứt sợi đồng.
• Không ép quá lỏng.
• Không biến dạng terminal.
• Lực kéo đạt yêu cầu.
• Điện trở tiếp xúc thấp.
• Chiều cao mối dập đúng tiêu chuẩn.

Trong các nhà máy sản xuất Wire Harness cho ô tô, nhiều doanh nghiệp áp dụng tiêu chuẩn IPC/WHMA-A-620 để đánh giá chất lượng mối dập.

8. Ứng Dụng Của Máy Dập Cos

Máy dập cos hiện được sử dụng trong rất nhiều lĩnh vực khác nhau.

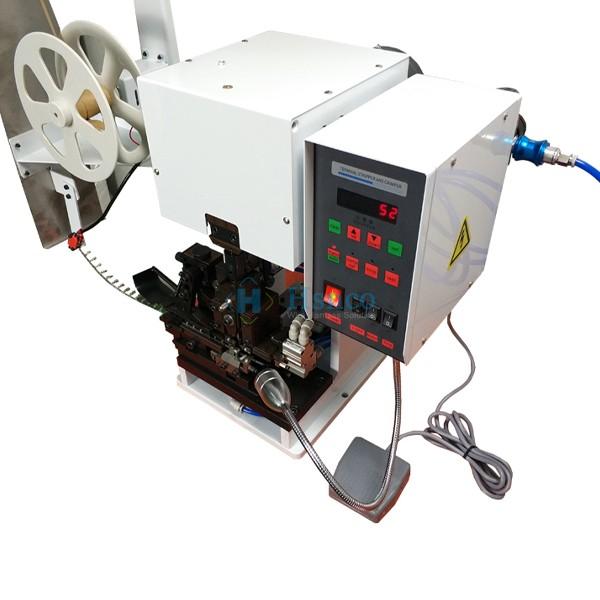

Hình 9. Máy dập cos được sử dụng rộng rãi trong các nhà máy sản xuất Wire Harness.

• Sản xuất dây điện ô tô.
• Dây điện xe máy.
• Dây điện xe điện.
• Dây nguồn.
• Dây điều khiển.
• Dây tín hiệu.
• Tủ điện công nghiệp.
• Thiết bị điện tử.
• Đồ gia dụng.
• Thiết bị y tế.

9. Cách Chọn Máy Dập Cos Phù Hợp

Không phải doanh nghiệp nào cũng cần đầu tư máy dập cos tự động. Việc lựa chọn nên dựa trên nhu cầu thực tế, loại terminal, tiết diện dây, sản lượng và yêu cầu kiểm soát chất lượng.

10. Những Lỗi Thường Gặp Khi Dập Cos

11. Câu Hỏi Thường Gặp (FAQ)

12. Kết Luận

Máy dập cos là thiết bị quan trọng trong quá trình sản xuất dây điện và Wire Harness. Việc lựa chọn đúng loại máy, đúng khuôn và đúng cấu hình sẽ giúp doanh nghiệp nâng cao năng suất, đảm bảo chất lượng mối dập và giảm chi phí sản xuất.

Nếu bạn đang tìm hiểu hoặc cần lựa chọn máy dập cos phù hợp với loại dây điện, terminal và sản lượng của mình, hãy liên hệ HSNCO Việt Nam để được tư vấn và test mẫu thực tế.
