Khuôn Dập Cos Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn Khuôn Dập Cos Phù Hợp
29/06/2026Khuôn Dập Cos Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn Khuôn Dập Cos Phù Hợp
Khuôn dập cos là bộ phận trực tiếp tạo hình mối dập giữa đầu cos/terminal và dây điện. Trong sản xuất Wire Harness, chất lượng khuôn ảnh hưởng rất lớn đến độ chắc, độ ổn định và tính đồng đều của mối dập.
Một máy dập cos tốt nhưng dùng sai khuôn vẫn có thể tạo ra mối dập lỗi, cos lỏng, đứt lõi đồng hoặc biến dạng terminal. Vì vậy, việc hiểu đúng về khuôn dập cos, các loại khuôn phổ biến và cách chọn khuôn phù hợp là rất quan trọng trước khi đầu tư máy hoặc gia công khuôn.
Mục Lục
1. Khuôn Dập Cos Là Gì?
Khuôn dập cos, còn gọi là khuôn bấm cos, khuôn ép cos hoặc terminal applicator, là bộ khuôn lắp trên máy dập cos để ép phần chân terminal ôm chặt vào lõi dây điện và lớp vỏ cách điện theo hình dạng tiêu chuẩn.
Khuôn không chỉ tạo lực ép mà còn quyết định hình dạng mối dập. Với mỗi loại terminal, kích thước dây và yêu cầu sản xuất khác nhau, khuôn cần được thiết kế hoặc lựa chọn phù hợp để đảm bảo mối dập đạt yêu cầu.

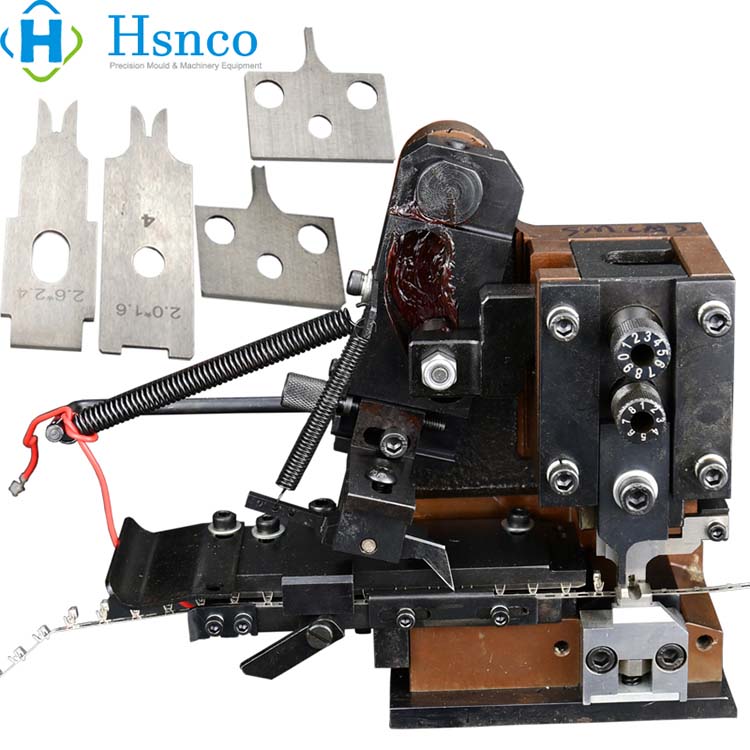

.jpg "Khuôn dập cos HSNCO")
Hình 1. Khuôn dập cos là bộ phận trực tiếp tạo hình mối dập giữa terminal và dây điện.
Lưu ý
Không nên chọn khuôn chỉ dựa vào tên cos hoặc hình ảnh. Cần đối chiếu mẫu terminal thực tế, tiết diện dây, hướng cấp cos và yêu cầu mối dập để lựa chọn đúng khuôn.
2. Vì Sao Khuôn Dập Cos Quan Trọng?
Trong công đoạn dập cos, máy tạo lực dập, còn khuôn là bộ phận định hình mối dập. Nếu khuôn không chính xác, terminal có thể bị ép lệch, lõi đồng bị đứt, cos không ôm dây hoặc mối dập không đạt lực kéo.
Đối với các nhà máy sản xuất dây điện, đặc biệt là Wire Harness ô tô, xe máy, thiết bị điện tử và tủ điện, khuôn dập cos ảnh hưởng trực tiếp đến chất lượng sản phẩm đầu ra. Một bộ khuôn phù hợp giúp mối dập ổn định hơn, giảm lỗi sản xuất và tiết kiệm thời gian căn chỉnh.

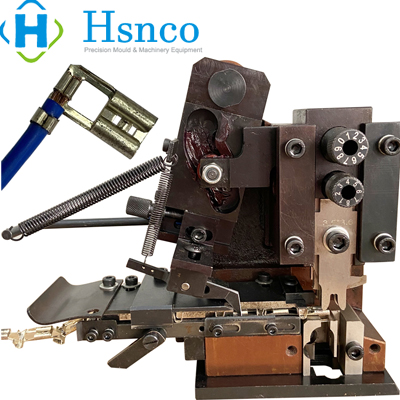

.jpg "Mối dập cos đạt chuẩn")
Hình 2. Khuôn phù hợp giúp mối dập đều, chắc và hạn chế lỗi trong sản xuất hàng loạt.
Kinh nghiệm HSNCO
Khi khách hàng cần gia công khuôn, HSNCO thường khuyến nghị gửi cả mẫu terminal và mẫu dây điện. Việc test trực tiếp giúp đánh giá độ ôm dây, chiều cao mối dập và lực kéo thực tế trước khi đưa vào sản xuất.
3. Khuôn Dập Cos Gồm Những Bộ Phận Nào?
Tùy từng loại khuôn và dạng terminal, cấu tạo có thể khác nhau. Tuy nhiên, một bộ khuôn dập cos phổ biến thường gồm các bộ phận chính sau:
- Dao dập lõi: tạo hình phần chân terminal ôm vào lõi đồng của dây.
- Dao dập vỏ: ép phần chân terminal ôm vào lớp vỏ cách điện để tăng độ giữ dây.
- Cụm dẫn terminal: định vị và dẫn terminal vào đúng vị trí dập.
- Cữ chặn dây: hỗ trợ đặt dây đúng vị trí trước khi dập.
- Cơ cấu cấp cos: dùng với terminal dạng cuộn, giúp cấp cos liên tục trong quá trình sản xuất.
- Thân khuôn: giữ toàn bộ cụm chi tiết, đảm bảo độ cứng vững khi lắp trên máy dập cos.
Các chi tiết này cần được gia công chính xác vì chỉ cần sai lệch nhỏ cũng có thể làm mối dập bị lệch, không đủ lực hoặc không ổn định giữa các sản phẩm.

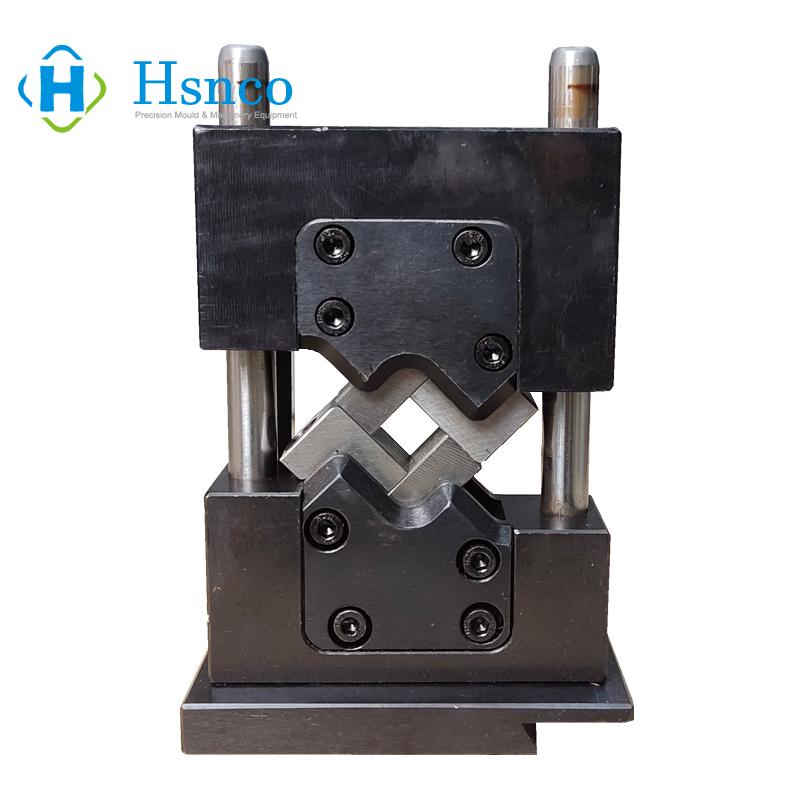

.jpg "Cấu tạo khuôn dập cos")
Hình 3. Cấu tạo cơ bản của khuôn dập cos gồm dao dập lõi, dao dập vỏ, cụm dẫn terminal và thân khuôn.
Video 1. Khuôn dập cos hoạt động trên máy dập cos bán tự động trong sản xuất Wire Harness.
4. Các Loại Khuôn Dập Cos Phổ Biến
Trong sản xuất dây điện, khuôn dập cos được phân loại theo hướng cấp terminal, dạng mối dập và loại cos sử dụng. Dưới đây là một số nhóm khuôn phổ biến mà xưởng Wire Harness thường gặp.
Khuôn Side Feed
Terminal được cấp từ bên hông khuôn. Dạng này rất phổ biến trong sản xuất Wire Harness, đặc biệt với nhiều loại terminal dạng cuộn.
Khuôn End Feed
Terminal được cấp từ phía sau khuôn. Loại này thường dùng với một số dạng terminal có hướng cấp đặc thù.
Khuôn dập cos rời
Phù hợp với cos rời, cos trần, cos bọc nhựa, cos chữ O, chữ U hoặc cos ống tùy cấu hình máy và bộ khuôn.

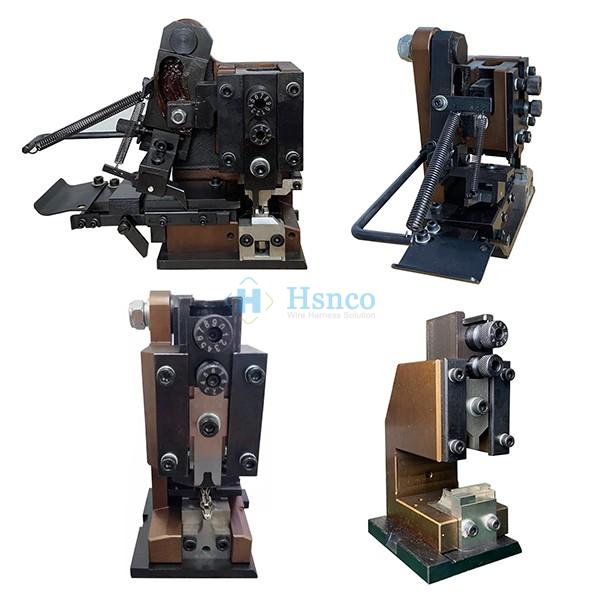

.jpg "Các loại khuôn dập cos")
Hình 4. Một số dạng khuôn dập cos phổ biến dùng trong sản xuất dây điện và Wire Harness.
| Loại khuôn | Đặc điểm | Ứng dụng phù hợp |
|---|---|---|
| Side Feed Applicator | Cấp terminal từ bên hông, phù hợp nhiều terminal dạng cuộn | Wire Harness, dây ô tô, dây xe máy, dây thiết bị điện tử |
| End Feed Applicator | Cấp terminal từ phía sau, cần đúng hướng cấp của terminal | Một số terminal tiêu chuẩn hoặc terminal đặc thù |
| Khuôn cos rời | Thường dùng với cos trần, cos bọc nhựa, cos chữ O, chữ U, cos ống | Xưởng nhỏ, tủ điện, dây nguồn, gia công nhiều mẫu |
| Khuôn dập lục giác | Tạo mối dập dạng lục giác, thường dùng với dây lớn | Cáp điện, dây nguồn lớn, đầu cos ống |
Lưu ý
Không phải khuôn nào cũng lắp được cho mọi máy. Khi chọn khuôn cần kiểm tra loại máy dập cos, chiều cao đóng khuôn, hành trình máy, lực dập và tiêu chuẩn lắp khuôn.
5. Cách Chọn Khuôn Dập Cos Phù Hợp
Để chọn đúng khuôn dập cos, cần xem xét đồng thời mẫu terminal, tiết diện dây, vật liệu dây, tiêu chuẩn mối dập và loại máy đang sử dụng. Việc chỉ dựa vào ảnh chụp hoặc tên gọi của cos thường chưa đủ để xác định chính xác bộ khuôn.
Kinh nghiệm HSNCO
Cách nhanh nhất để chọn đúng khuôn là gửi mẫu cos và mẫu dây thực tế. HSNCO có thể hỗ trợ kiểm tra khả năng dập, tư vấn loại khuôn phù hợp và test mẫu trước khi sản xuất hàng loạt.
| Thông tin cần kiểm tra | Vì sao quan trọng? |
|---|---|
| Mẫu terminal/cos thực tế | Giúp xác định đúng hình dạng chân dập, hướng cấp cos và kiểu khuôn cần dùng |
| Tiết diện dây điện | Ảnh hưởng đến chiều cao mối dập và độ ôm lõi đồng |
| Dạng cấp cos | Terminal dạng cuộn, cos rời, side feed hay end feed sẽ cần khuôn khác nhau |
| Loại máy dập cos | Máy 1.5T, 2T, 3T hoặc máy tự động có tiêu chuẩn lắp khuôn khác nhau |
| Yêu cầu chất lượng | Một số sản phẩm cần kiểm tra lực kéo, chiều cao mối dập hoặc tiêu chuẩn riêng |

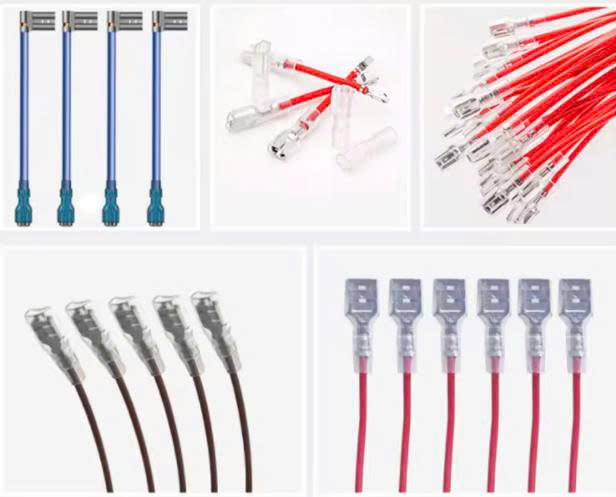

.jpg "Test mẫu khuôn dập cos")
Hình 5. Test mẫu dây và terminal giúp lựa chọn đúng khuôn dập cos trước khi sản xuất hàng loạt.
6. Một Số Lỗi Thường Gặp Khi Dùng Sai Khuôn Dập Cos
Dùng sai khuôn hoặc căn chỉnh khuôn chưa phù hợp có thể tạo ra nhiều lỗi trong quá trình dập cos. Các lỗi này không chỉ ảnh hưởng đến hình thức mà còn có thể làm giảm độ bền cơ khí và khả năng dẫn điện của mối nối.
- Cos lỏng: khuôn không ôm đúng tiết diện dây hoặc lực dập chưa phù hợp.
- Đứt lõi đồng: khuôn ép quá sâu hoặc dao dập không đúng biên dạng.
- Terminal bị méo: hướng cấp cos sai, khuôn mòn hoặc đặt terminal lệch.
- Mối dập không đều: khuôn chưa được căn chỉnh ổn định hoặc máy bị rơ cơ khí.
- Không đạt lực kéo: chiều cao mối dập chưa đúng hoặc chọn sai khuôn theo terminal.
7. Câu Hỏi Thường Gặp
Khuôn dập cos là gì?
Khuôn dập cos là bộ khuôn lắp trên máy dập cos để ép terminal vào dây điện, tạo thành mối dập chắc chắn giữa lõi dây, vỏ dây và đầu cos.
Một khuôn có dùng được cho nhiều loại cos không?
Chỉ dùng được khi các loại cos có cùng biên dạng, kích thước và tiêu chuẩn dập tương thích. Trong nhiều trường hợp, mỗi loại terminal cần một bộ khuôn riêng.
Cần gửi những gì để gia công khuôn dập cos?
Nên gửi mẫu terminal/cos, mẫu dây điện, thông tin tiết diện dây và loại máy dập cos đang sử dụng để kiểm tra chính xác.
Khuôn side feed và end feed khác nhau thế nào?
Khuôn side feed cấp terminal từ bên hông, còn khuôn end feed cấp terminal từ phía sau. Cách chọn phụ thuộc vào hướng cấp của terminal và cấu hình máy.
8. Kết Luận
Khuôn dập cos là bộ phận quan trọng quyết định trực tiếp đến chất lượng mối dập trong sản xuất dây điện và Wire Harness. Chọn đúng khuôn giúp mối dập chắc hơn, ổn định hơn và giảm lỗi trong quá trình sản xuất.
Trước khi đặt khuôn hoặc thay khuôn, doanh nghiệp nên kiểm tra mẫu cos, mẫu dây và loại máy đang sử dụng để đảm bảo khả năng tương thích.
