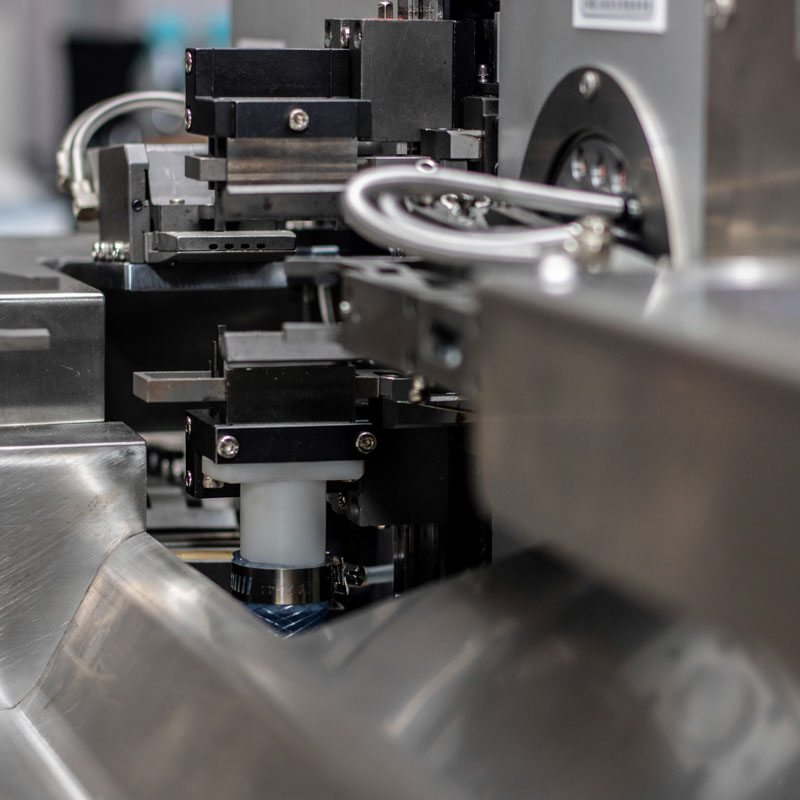

Máy Cắt Tuốt Xoắn Nhúng Thiếc Tự Động HS-T221

Máy cắt tuốt xoắn nhúng thiếc tự động HS-T221 là thiết bị gia công dây điện tích hợp các công đoạn cấp dây, đo chiều dài, cắt dây, tuốt vỏ, xoắn lõi đồng và nhúng thiếc trong một quy trình liên hoàn.

Máy có khả năng xử lý hai đầu dây, phù hợp với các nhà máy sản xuất dây điện tử, dây tín hiệu và bộ dây wire harness cần giảm thao tác thủ công, nâng cao năng suất và duy trì sự ổn định của thành phẩm.

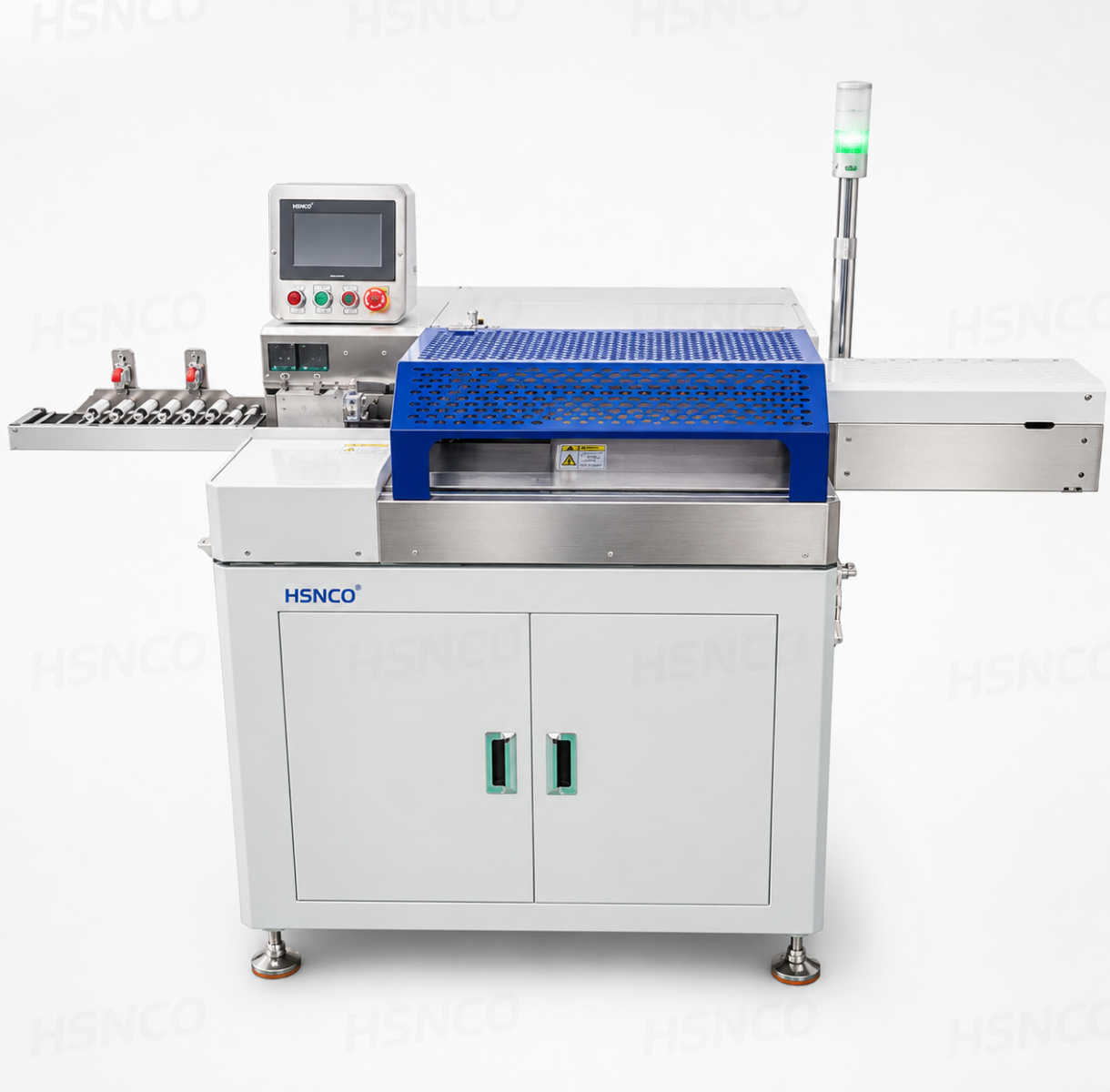

Máy cắt tuốt xoắn nhúng thiếc tự động HS-T221

Thay vì sử dụng riêng máy cắt tuốt dây, thiết bị xoắn lõi và công đoạn nhúng thiếc thủ công, HS-T221 thực hiện nhiều bước gia công trên cùng một hệ thống. Giải pháp này giúp rút ngắn thời gian chuyển công đoạn, giảm số lần thao tác và thuận tiện hơn khi kiểm soát thành phẩm.

Video máy cắt tuốt xoắn nhúng thiếc HS-T221

Video thực tế quá trình HS-T221 tự động cấp dây, cắt dây, tuốt vỏ, xoắn lõi đồng và nhúng thiếc đầu dây.

Xem video HS-T221 trên kênh YouTube HSNCO

Chức năng của máy HS-T221

• Tự động cấp dây từ cuộn dây đầu vào.
• Đo và cắt dây theo chiều dài đã cài đặt.
• Tuốt phần vỏ cách điện tại hai đầu dây.
• Xoắn gọn phần lõi đồng sau khi tuốt.
• Nhúng thiếc đầu dây theo chiều dài thiết lập.
• Cài đặt chiều dài cắt, tuốt, xoắn và nhúng thiếc trên màn hình điều khiển.
• Cài đặt số lượng sản phẩm theo yêu cầu sản xuất.
• Điều chỉnh thông số theo cấu tạo dây và tiêu chuẩn thành phẩm thực tế.

Ưu điểm của máy cắt tuốt nhúng thiếc tự động

Tích hợp nhiều công đoạn trên một thiết bị

HS-T221 kết hợp cấp dây, cắt, tuốt, xoắn và nhúng thiếc trong cùng một chu trình. Nhà máy có thể giảm số lượng công đoạn rời và hạn chế việc di chuyển bán thành phẩm giữa các vị trí sản xuất.

Gia công đồng thời hai đầu dây

Máy phù hợp với sản phẩm yêu cầu tuốt, xoắn hoặc nhúng thiếc ở cả hai đầu. Thông số của từng công đoạn được thiết lập theo yêu cầu của mẫu dây.

Giảm phụ thuộc vào thao tác thủ công

Quy trình tự động giúp giảm các bước tuốt, xoắn và nhúng thiếc bằng tay, đồng thời hạn chế sự khác biệt do thao tác của từng công nhân.

Cài đặt thông số thuận tiện

Người vận hành có thể cài đặt chiều dài cắt, chiều dài tuốt, chiều dài xoắn, chiều dài nhúng thiếc và số lượng sản xuất trực tiếp trên hệ thống điều khiển.

Phù hợp với sản xuất wire harness

Máy được sử dụng trong sản xuất dây điện tử, dây kết nối bo mạch, dây tín hiệu, dây điều khiển và các loại bộ dây wire harness cần xử lý đầu dây trước khi hàn hoặc lắp ráp.

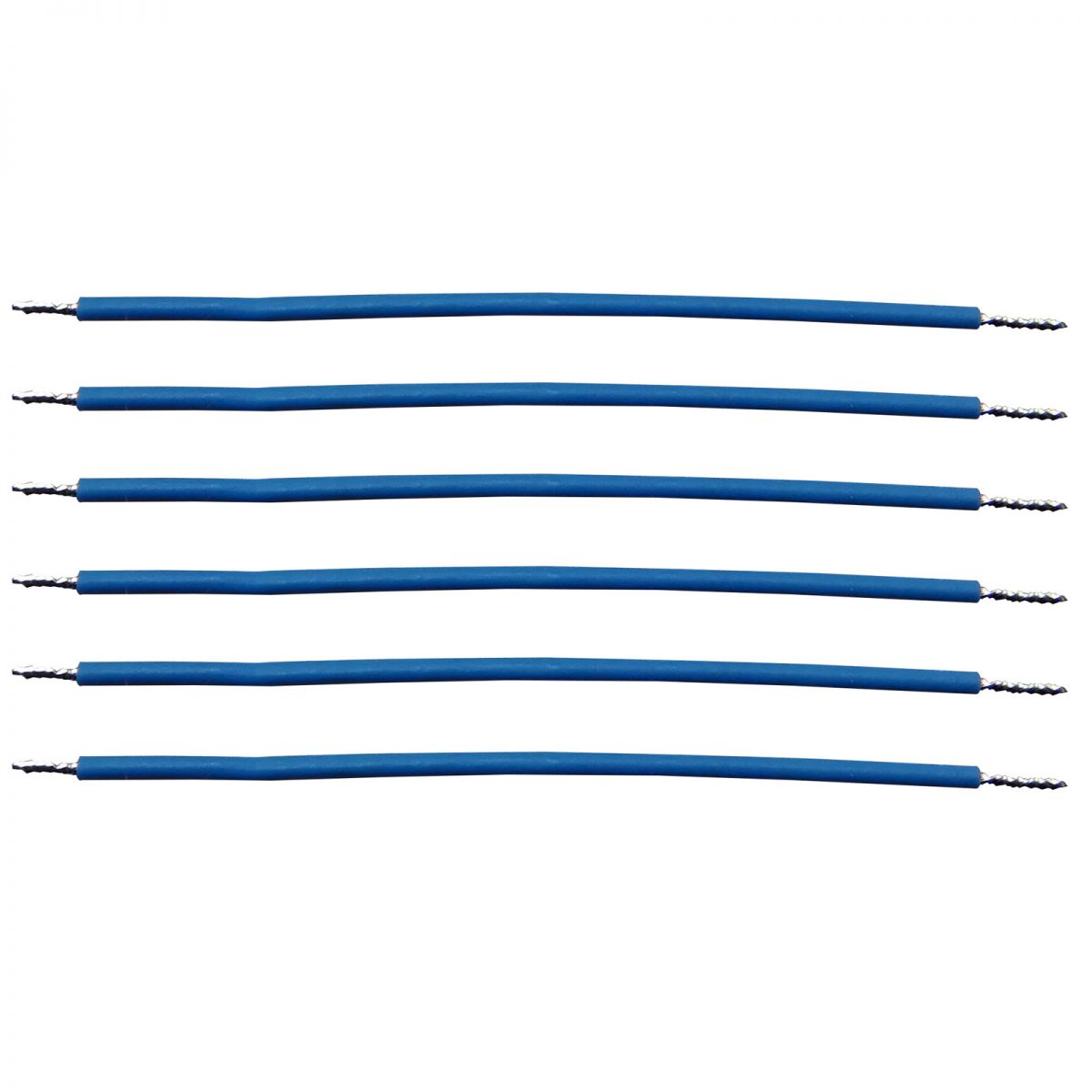

Mẫu dây sau khi cắt, tuốt, xoắn và nhúng thiếc bằng máy HS-T221

Nguyên lý hoạt động của máy HS-T221

Cuộn dây được đặt tại bộ phận cấp dây và đưa vào hệ thống dẫn hướng. Sau khi người vận hành cài đặt chương trình, máy tự động thực hiện tuần tự:

1. Cấp dây theo chiều dài đã thiết lập.
2. Đo và cắt dây.
3. Tuốt phần vỏ cách điện tại đầu dây.
4. Xoắn phần lõi đồng vừa tuốt.
5. Đưa đầu dây đến vị trí nhúng thiếc.
6. Hoàn thành sản phẩm và tiếp tục chu trình tiếp theo.

Thông số vận hành cần được điều chỉnh theo tiết diện dây, vật liệu vỏ cách điện, cấu tạo lõi đồng, chiều dài gia công và yêu cầu lớp thiếc của từng sản phẩm.

Thông số kỹ thuật máy HS-T221

Lưu ý: Phạm vi gia công thực tế phụ thuộc vào cấu tạo lõi dây, số lượng sợi đồng, vật liệu và độ cứng của vỏ cách điện, yêu cầu xoắn cũng như tiêu chuẩn phần nhúng thiếc. Khách hàng nên gửi mẫu dây để kiểm tra trước khi xác nhận cấu hình.

Chi tiết phần lõi dây sau khi xoắn và nhúng thiếc

Ứng dụng của máy cắt tuốt xoắn nhúng thiếc

Máy HS-T221 phù hợp để gia công các loại dây cần tuốt, xoắn và phủ thiếc đầu dây trước khi hàn, kết nối hoặc lắp ráp vào sản phẩm điện – điện tử.

• Dây điện tử và dây tín hiệu.
• Dây kết nối bảng mạch PCB.
• Dây điều khiển và dây cảm biến.
• Dây sử dụng trong thiết bị gia dụng.
• Dây điện cho thiết bị điện và điện tử.
• Dây trong bộ dây wire harness.
• Sản phẩm yêu cầu nhúng thiếc một đầu hoặc hai đầu.

Những thông tin cần cung cấp khi lựa chọn HS-T221

Để kiểm tra máy có phù hợp với sản phẩm hay không, khách hàng nên cung cấp các thông tin sau:

• Tiết diện dây hoặc kích thước AWG.
• Đường kính ngoài của dây.
• Loại vật liệu vỏ cách điện.
• Cấu tạo lõi đồng và số lượng sợi đồng.
• Chiều dài dây cần cắt.
• Chiều dài tuốt tại từng đầu.
• Chiều dài phần lõi cần xoắn.
• Chiều dài và hình dạng phần nhúng thiếc.
• Sản lượng dự kiến theo giờ hoặc theo ngày.
• Tiêu chuẩn kiểm tra thành phẩm của nhà máy.

HS-T221 phù hợp với nhà máy nào?

Máy phù hợp với doanh nghiệp đang thực hiện nhiều công đoạn cắt, tuốt, xoắn và nhúng thiếc bằng phương pháp thủ công hoặc bằng các thiết bị rời. HS-T221 đặc biệt phù hợp khi sản phẩm có quy cách tương đối ổn định và cần sản xuất lặp lại với số lượng lớn.

Đối với dây có cấu tạo đặc biệt, vỏ quá mềm, quá cứng, lõi quá ít sợi hoặc yêu cầu nhúng thiếc riêng, HSNCO sẽ kiểm tra trực tiếp trên mẫu dây trước khi tư vấn cấu hình.

Hỗ trợ test mẫu dây trước khi đặt máy

Khách hàng có thể gửi mẫu dây, bản vẽ hoặc tiêu chuẩn kỹ thuật cho HSNCO Việt Nam. Bên mình hỗ trợ chạy thử và đánh giá các nội dung:

• Khả năng cấp dây và dẫn hướng dây.
• Độ ổn định của chiều dài cắt.
• Khả năng tuốt vỏ và hạn chế ảnh hưởng đến lõi đồng.
• Chiều dài và độ chặt của phần xoắn.
• Chiều dài, hình dạng và độ phủ của phần nhúng thiếc.
• Hình dạng thành phẩm sau khi gia công.
• Khả năng vận hành liên tục theo yêu cầu sản xuất.
• Tốc độ gia công thực tế đối với mẫu sản phẩm.

Sau khi test, HSNCO có thể gửi video vận hành và mẫu thành phẩm để khách hàng kiểm tra trước khi xác nhận cấu hình và đặt máy.

Tham khảo thêm thiết bị gia công dây điện

HS-T221 thuộc nhóm thiết bị tự động hóa gia công đầu dây. Tùy theo quy trình sản xuất, khách hàng có thể tham khảo thêm:

• Máy cắt tuốt dây điện tự động dùng để đo, cắt và tuốt dây theo chiều dài cài đặt.
• Máy dập cos tự động phù hợp với sản phẩm cần cắt, tuốt và dập terminal trong một quy trình.
• Khuôn dập cos dây điện được lựa chọn hoặc gia công theo loại terminal, tiết diện dây và máy dập thực tế.

Việc lựa chọn máy cắt tuốt, máy dập cos, khuôn dập cos hoặc máy nhúng thiếc cần căn cứ vào mẫu dây, vật liệu đầu nối, sản lượng và tiêu chuẩn kiểm tra của từng nhà máy.

Dịch vụ kỹ thuật và hậu mãi của HSNCO Việt Nam

HSNCO Việt Nam cung cấp máy móc đi kèm dịch vụ tư vấn và hỗ trợ kỹ thuật trong suốt quá trình khách hàng sử dụng thiết bị.

• Tư vấn cấu hình theo mẫu dây và yêu cầu sản xuất thực tế.
• Hỗ trợ test mẫu trước khi đặt hàng.
• Hướng dẫn lắp đặt, cài đặt và vận hành máy.
• Hỗ trợ kỹ thuật từ xa hoặc trực tiếp khi cần thiết.
• Chủ động các linh kiện và vật tư thay thế thông dụng.
• Hỗ trợ bảo hành, bảo trì và xử lý sự cố nhanh chóng.
• Cung cấp linh kiện thay thế lâu dài trong quá trình vận hành máy.

Câu hỏi thường gặp về máy HS-T221

Máy HS-T221 thực hiện được những công đoạn nào?

Máy có thể tự động cấp dây, đo chiều dài, cắt dây, tuốt vỏ, xoắn lõi đồng và nhúng thiếc đầu dây trong một quy trình liên hoàn.

Máy HS-T221 sử dụng cho phạm vi dây nào?

Theo cấu hình tiêu chuẩn, máy phù hợp với dây 18–32 AWG. Khả năng gia công thực tế cần được kiểm tra theo cấu tạo lõi dây, vật liệu vỏ cách điện và yêu cầu thành phẩm.

Máy có thể nhúng thiếc cả hai đầu dây không?

Có. HS-T221 có khả năng xử lý hai đầu dây theo thông số cài đặt. Cấu hình thực tế cần được xác nhận bằng mẫu sản phẩm.

HSNCO có hỗ trợ test mẫu trước khi đặt hàng không?

Có. Khách hàng có thể gửi mẫu dây, bản vẽ hoặc yêu cầu kỹ thuật để HSNCO chạy thử, kiểm tra thành phẩm và gửi lại video test.

HSNCO có cung cấp linh kiện và hỗ trợ bảo trì không?

HSNCO hỗ trợ bảo hành, bảo trì, xử lý sự cố và cung cấp các linh kiện thay thế thông dụng trong quá trình khách hàng sử dụng máy.
