Máy Cuộn Và Buộc Dây Điện Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Máy
30/06/2026Máy cuộn và buộc dây điện là thiết bị dùng để cuộn dây điện thành vòng và tự động buộc cố định bằng dây thít, dây buộc hoặc vật liệu buộc chuyên dụng. Thiết bị này thường được sử dụng sau công đoạn cắt dây, tuốt dây, dập cos hoặc lắp ráp bộ dây để giúp sản phẩm gọn gàng, dễ đóng gói và thuận tiện khi vận chuyển.
Trong sản xuất Wire Harness, dây nguồn, dây sạc, dây điện dân dụng, dây thiết bị điện tử hoặc bộ dây ô tô – xe máy, công đoạn cuộn và buộc dây nếu làm thủ công sẽ tốn nhiều nhân công và khó đảm bảo độ đồng đều. Máy cuộn và buộc dây điện tự động giúp tăng năng suất, giảm sai lệch giữa các bó dây và nâng cao tính chuyên nghiệp của thành phẩm.
Mục Lục
1. Máy Cuộn Và Buộc Dây Điện Là Gì?
Máy cuộn và buộc dây điện là thiết bị tự động thực hiện đồng thời hai công đoạn gồm cuộn dây điện thành vòng và buộc cố định bó dây bằng dây thít (cable tie). Sau khi hoàn thành, thành phẩm có kích thước đồng đều, chắc chắn, gọn gàng và sẵn sàng cho công đoạn đóng gói hoặc xuất xưởng.
Thiết bị được ứng dụng rộng rãi trong các nhà máy sản xuất Wire Harness, dây nguồn AC/DC, dây điện gia dụng, dây ô tô, xe máy, dây USB, dây LAN, dây HDMI và nhiều loại dây điện công nghiệp khác.
So với phương pháp cuộn và buộc thủ công, máy giúp tăng năng suất nhiều lần, giảm nhân công, đảm bảo kích thước cuộn dây đồng đều và nâng cao tính thẩm mỹ của sản phẩm.

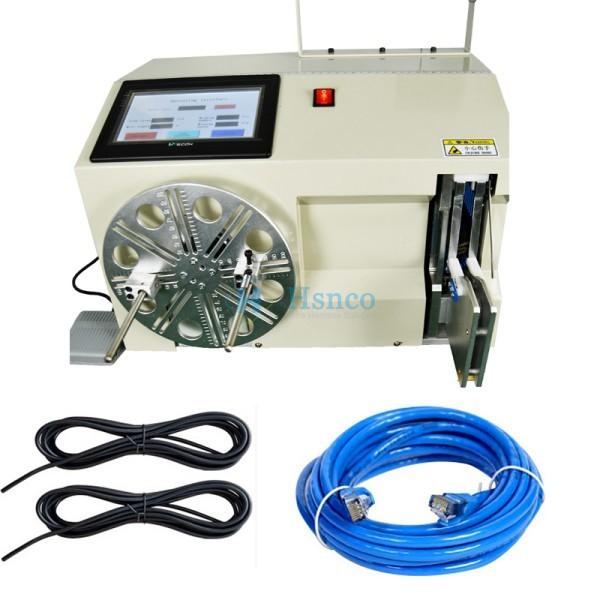

.jpg "Máy cuộn và buộc dây điện HSNCO")
Hình 1. Máy cuộn và buộc dây điện tự động giúp cuộn dây và buộc dây bằng dây thít chỉ trong một chu trình làm việc.
Điểm nổi bật
Máy không chỉ giúp cuộn dây đẹp và đồng đều mà còn tự động siết dây thít với lực ổn định, hạn chế tình trạng bó dây quá lỏng hoặc quá chặt như khi thao tác thủ công.
2. Nguyên Lý Hoạt Động Của Máy Cuộn Và Buộc Dây Điện
Máy hoạt động theo quy trình hoàn toàn tự động. Sau khi người vận hành đưa dây điện vào vị trí làm việc hoặc kết nối với dây từ máy cắt tuốt, hệ thống sẽ tự động cuộn dây theo đường kính cài đặt trước. Khi đạt đủ số vòng hoặc chiều dài yêu cầu, cụm buộc dây sẽ cấp dây thít, siết chặt và cắt bỏ phần thừa để hoàn thành sản phẩm.
Quy trình làm việc cơ bản gồm các bước:
- Đưa dây điện vào vị trí cuộn.
- Cài đặt đường kính vòng cuộn hoặc chiều dài dây.
- Máy tự động cuộn dây theo chương trình.
- Bộ cấp dây thít tự động đưa dây thít vào vị trí.
- Máy siết chặt dây thít và cắt phần đuôi thừa.
- Thành phẩm được lấy ra hoặc chuyển sang công đoạn tiếp theo.
Kinh nghiệm HSNCO
Đối với các loại dây mềm như dây silicone hoặc dây nhỏ dưới 0.5 mm², nên điều chỉnh lực siết dây thít phù hợp để tránh làm biến dạng bó dây. Với dây nguồn hoặc dây điện có đường kính lớn, cần chọn đúng kích thước dây thít để đảm bảo bó dây chắc chắn và đẹp mắt.
3. Cấu Tạo Máy Cuộn Và Buộc Dây Điện
Tùy từng model và cấu hình, máy cuộn và buộc dây điện có thể khác nhau về kích thước cuộn, kiểu buộc, tốc độ làm việc và mức độ tự động hóa. Tuy nhiên, một máy cuộn và buộc dây điện tự động thường gồm các bộ phận chính sau:
- Bộ dẫn dây: hỗ trợ đưa dây vào vị trí cuộn ổn định, hạn chế dây bị lệch hoặc rối trong quá trình vận hành.
- Cụm cuộn dây: tạo vòng cuộn theo đường kính cài đặt, giúp thành phẩm đồng đều và gọn gàng.
- Bộ giữ cuộn dây: giữ bó dây đúng vị trí trước khi thực hiện thao tác buộc.
- Bộ cấp dây thít: tự động cấp dây thít hoặc dây buộc vào vị trí cần siết.
- Cơ cấu siết và cắt dây thít: siết chặt dây buộc quanh bó dây, sau đó cắt phần đuôi thừa.
- Màn hình điều khiển: dùng để cài đặt thông số như đường kính cuộn, số vòng, tốc độ, lực siết và số lượng sản phẩm.
- Thân máy: giữ toàn bộ cụm cơ khí, đảm bảo máy hoạt động ổn định khi sản xuất liên tục.

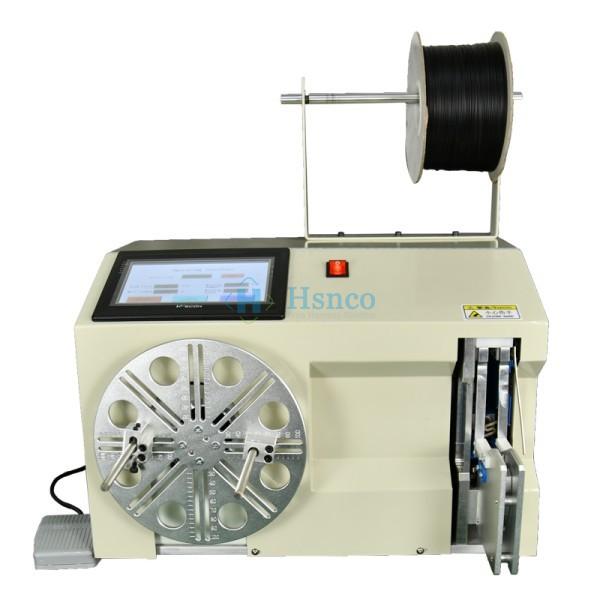

.jpg "Cấu tạo máy cuộn và buộc dây điện")
Hình 2. Cấu tạo cơ bản của máy gồm cụm cuộn dây, bộ giữ cuộn, bộ cấp dây thít và cơ cấu siết dây thít.
Lưu ý khi chọn cấu hình máy
Không phải máy cuộn dây nào cũng có chức năng buộc dây tự động. Khi lựa chọn, cần phân biệt rõ giữa máy chỉ cuộn dây, máy cuộn dây bán tự động và máy cuộn – buộc dây điện tự động có tích hợp cơ cấu cấp và siết dây thít.
4. Máy Phù Hợp Với Những Loại Dây Nào?
Máy cuộn và buộc dây điện có thể sử dụng cho nhiều loại dây khác nhau, từ dây điện dân dụng, dây nguồn, dây tín hiệu đến dây trong ngành Wire Harness. Khả năng vận hành thực tế phụ thuộc vào chiều dài dây, độ mềm, đường kính ngoài, độ đàn hồi và yêu cầu đường kính vòng cuộn.
Dây nguồn AC/DC
Phù hợp với dây nguồn thiết bị điện, dây adapter, dây sạc và các loại dây cần đóng gói thành cuộn gọn.
Dây Wire Harness
Dùng cho các bộ dây điện cần cuộn, bó và cố định trước khi đóng gói hoặc chuyển sang công đoạn lắp ráp.
Dây tín hiệu
Ứng dụng với dây USB, dây LAN, dây HDMI, dây điều khiển và các loại dây tín hiệu có yêu cầu đóng gói đẹp.
| Loại dây | Ứng dụng thường gặp | Lưu ý khi cuộn và buộc |
|---|---|---|
| Dây nguồn AC | Dây nguồn thiết bị gia dụng, máy tính, adapter | Cần chọn đường kính cuộn phù hợp để dây không bị gập mạnh |
| Dây DC | Dây adapter, dây sạc, dây nguồn thiết bị điện tử | Nên kiểm tra độ mềm và chiều dài dây trước khi cài thông số |
| Dây USB / HDMI / LAN | Dây tín hiệu, dây kết nối, dây truyền dữ liệu | Cần tránh lực siết quá mạnh làm ảnh hưởng lớp vỏ hoặc đầu nối |
| Dây điện ô tô, xe máy | Bộ dây điện, cụm dây harness, dây nhánh | Cần kiểm tra hình dạng bó dây và vị trí đầu cos/connector |
| Dây silicone | Dây mềm, dây chịu nhiệt, dây thiết bị đặc thù | Dây mềm dễ biến dạng nên cần điều chỉnh lực siết hợp lý |
| Bộ dây Wire Harness | Sản xuất dây điện cho ô tô, xe máy, điện tử, thiết bị công nghiệp | Nên test mẫu thực tế để kiểm tra khả năng cuộn, giữ form và buộc dây |
Kinh nghiệm HSNCO
Với các bộ dây có connector, đầu cos hoặc nhánh rẽ, nên gửi mẫu thực tế để test trước. Một số bộ dây có hình dạng không đều có thể cần điều chỉnh gá giữ, đường kính cuộn hoặc vị trí buộc để thành phẩm đẹp và ổn định.
5. Ứng Dụng Của Máy Cuộn Và Buộc Dây Điện
Máy cuộn và buộc dây điện tự động được sử dụng rộng rãi trong các nhà máy sản xuất dây điện và Wire Harness nhằm tự động hóa công đoạn cuộn dây, bó dây và buộc dây trước khi đóng gói. Thiết bị giúp giảm nhân công, tăng năng suất và tạo thành phẩm đồng đều, chuyên nghiệp.
Wire Harness
Cuộn và buộc các bộ dây điện ô tô, xe máy, điện tử và thiết bị công nghiệp.
Dây nguồn
Đóng gói dây nguồn AC, dây nguồn DC, dây adapter và dây sạc nhanh chóng, đẹp mắt.
Dây tín hiệu
Cuộn dây USB, HDMI, LAN, AV và nhiều loại dây kết nối khác với kích thước đồng đều.
Ngoài ra, máy còn được sử dụng trong ngành điện gia dụng, thiết bị y tế, năng lượng mới, tủ điện và nhiều lĩnh vực cần đóng gói dây điện với số lượng lớn.
6. Cách Chọn Máy Cuộn Và Buộc Dây Điện Phù Hợp
Để lựa chọn đúng thiết bị, doanh nghiệp cần xác định rõ loại dây, chiều dài dây, đường kính bó dây, sản lượng mỗi ngày và kiểu buộc mong muốn. Một model phù hợp sẽ giúp máy hoạt động ổn định, hạn chế lỗi và tăng tuổi thọ thiết bị.
| Tiêu chí | Cần kiểm tra | Khuyến nghị |
|---|---|---|
| Loại dây | Dây nguồn, Wire Harness, USB, HDMI... | Chọn máy phù hợp với đường kính và độ mềm của dây. |
| Chiều dài dây | Chiều dài sản phẩm | Kiểm tra khả năng cuộn tối đa của máy. |
| Đường kính cuộn | Kích thước thành phẩm | Nên chọn máy có thể điều chỉnh nhiều kích thước. |
| Kiểu buộc | Dây thít hoặc dây buộc chuyên dụng | Lựa chọn theo yêu cầu đóng gói của khách hàng. |
| Năng suất | Sản lượng mỗi ngày | Nếu sản lượng lớn nên chọn máy tự động hoàn toàn. |
Mẹo từ HSNCO
Đối với khách hàng sản xuất nhiều loại dây khác nhau, nên ưu tiên các model có khả năng lưu nhiều chương trình để chuyển đổi sản phẩm nhanh chóng mà không cần cài đặt lại từ đầu.
7. Lỗi Thường Gặp Khi Cuộn Và Buộc Dây Điện
| Hiện tượng | Nguyên nhân | Cách xử lý |
|---|---|---|
| Cuộn dây không đều | Thông số đường kính chưa đúng hoặc dây bị xoắn. | Điều chỉnh lại kích thước cuộn và kiểm tra đường cấp dây. |
| Dây thít quá lỏng | Lực siết chưa đủ. | Tăng lực siết hoặc thay dây thít phù hợp. |
| Dây thít bị đứt | Lực siết quá lớn hoặc dây thít kém chất lượng. | Điều chỉnh lực siết và sử dụng dây thít đúng tiêu chuẩn. |
| Cuộn dây bị méo | Dây quá mềm hoặc tốc độ cuộn quá cao. | Giảm tốc độ và điều chỉnh lại gá cuộn. |
| Kẹt dây | Dây đi không đúng hướng hoặc bị rối. | Kiểm tra lại đường dẫn dây và cấp dây. |
Kinh nghiệm HSNCO
Trước khi sản xuất hàng loạt, nên chạy thử từ 10–20 sản phẩm để kiểm tra đường kính cuộn, lực siết dây thít và hình dạng thành phẩm. Điều này giúp hạn chế lỗi và giảm hao hụt vật tư.
8. Câu Hỏi Thường Gặp
Máy cuộn và buộc dây điện có thể làm việc với những loại dây nào?
Máy có thể sử dụng cho dây nguồn, dây điện dân dụng, dây USB, HDMI, LAN, Wire Harness, dây ô tô, xe máy và nhiều loại dây tín hiệu khác.
Máy có thay đổi được đường kính cuộn không?
Có. Hầu hết các model đều cho phép điều chỉnh đường kính cuộn để phù hợp với từng loại sản phẩm.
Máy có thể kết nối với máy cắt dây tự động không?
Có. Nhiều dây chuyền sẽ kết nối máy cắt dây với máy cuộn và buộc dây để tạo thành hệ thống sản xuất tự động.
HSNCO có hỗ trợ test mẫu không?
Có. HSNCO hỗ trợ khách hàng gửi mẫu dây để chạy thử và tư vấn model phù hợp trước khi đầu tư.
9. Kết Luận
Máy cuộn và buộc dây điện là giải pháp giúp tự động hóa công đoạn cuộn dây và đóng gói, giảm nhân công, tăng năng suất và nâng cao chất lượng thành phẩm. Đây là thiết bị phù hợp với các nhà máy sản xuất Wire Harness, dây nguồn, dây tín hiệu và nhiều ngành công nghiệp khác.
Việc lựa chọn đúng model cần dựa trên loại dây, chiều dài sản phẩm, đường kính cuộn và sản lượng thực tế. Nếu chưa xác định được model phù hợp, doanh nghiệp nên gửi mẫu để được tư vấn và chạy thử trước khi đầu tư.
