Máy Cắt Ống Co Nhiệt Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Cách Chọn Máy Phù Hợp
30/06/2026Máy cắt ống co nhiệt là thiết bị chuyên dùng để cắt tự động các loại ống co nhiệt, ống gen, ống silicone, ống PVC, ống PE, ống PU và nhiều loại vật liệu dạng ống khác theo chiều dài cài đặt sẵn.
Trong sản xuất Wire Harness, thiết bị này giúp tăng năng suất, giảm sai số chiều dài, hạn chế méo đầu ống và đảm bảo tính đồng đều giữa các sản phẩm. So với cắt thủ công, máy cắt ống co nhiệt mang lại hiệu quả cao hơn, đặc biệt khi sản xuất số lượng lớn.
Mục Lục
1. Máy Cắt Ống Co Nhiệt Là Gì?
Máy cắt ống co nhiệt là thiết bị chuyên dùng để cắt các loại ống co nhiệt, ống gen, ống PVC, ống silicone, ống PE, ống PU và nhiều loại vật liệu dạng ống khác theo chiều dài được cài đặt sẵn trên màn hình điều khiển.
Người vận hành chỉ cần nhập chiều dài cần cắt, số lượng sản phẩm và tốc độ phù hợp, máy sẽ tự động kéo vật liệu, đo chiều dài và cắt thành từng đoạn có kích thước đồng đều. Điều này giúp tăng năng suất, giảm sai số và hạn chế phụ thuộc vào thao tác thủ công.
Trong ngành Wire Harness, ống co nhiệt được sử dụng để bảo vệ mối nối, cách điện, đánh dấu dây, bó dây hoặc tăng độ bền cơ học tại các vị trí kết nối. Vì vậy, việc cắt ống đúng chiều dài và đồng đều là yêu cầu rất quan trọng trước khi đưa vào công đoạn lắp ráp hoặc gia nhiệt.
Hình 1. Máy cắt ống co nhiệt tự động giúp cắt ống chính xác và đồng đều trong sản xuất Wire Harness.
Lưu ý
Máy cắt ống co nhiệt khác với máy cắt tuốt dây điện. Máy cắt tuốt dây dùng để cắt và bóc vỏ dây điện, trong khi máy cắt ống co nhiệt chỉ chuyên cắt các vật liệu dạng ống hoặc tubing theo chiều dài yêu cầu.
2. Nguyên Lý Hoạt Động Của Máy Cắt Ống Co Nhiệt
Nguyên lý hoạt động của máy khá đơn giản. Vật liệu được đưa vào bộ cấp liệu, sau đó con lăn kéo ống theo chiều dài đã cài đặt. Khi đạt đúng kích thước, dao cắt sẽ tự động đóng xuống để cắt rời sản phẩm. Chu trình này lặp lại liên tục cho đến khi hoàn thành số lượng đã cài đặt.
Một chu trình cắt thông thường bao gồm:
- Đưa cuộn ống vào bộ cấp liệu.
- Cài đặt chiều dài cắt.
- Cài đặt số lượng sản phẩm.
- Điều chỉnh tốc độ kéo và tốc độ dao.
- Máy tự động kéo – đo – cắt liên tục.
Kinh nghiệm HSNCO
Đối với các loại ống mềm hoặc thành ống mỏng, nên chạy thử 10–20 sản phẩm trước khi sản xuất hàng loạt để kiểm tra độ bẹp đầu ống, sai số chiều dài và chất lượng bề mặt cắt.
Video 1. Máy cắt ống co nhiệt HSNCO hoạt động thực tế.
3. Cấu Tạo Máy Cắt Ống Co Nhiệt
Tùy từng model và cấu hình, máy cắt ống co nhiệt có thể khác nhau về kích thước, tốc độ, loại dao và phạm vi vật liệu cắt. Tuy nhiên, một máy cắt ống co nhiệt phổ biến thường gồm các bộ phận chính sau:
- Bộ cấp liệu: giúp đưa ống vào máy ổn định, hạn chế xoắn hoặc kẹt vật liệu.
- Con lăn kéo: kéo ống theo chiều dài đã cài đặt, ảnh hưởng trực tiếp đến độ chính xác khi cắt.
- Bộ đo chiều dài: hỗ trợ máy xác định chiều dài từng đoạn ống trước khi cắt.
- Cụm dao cắt: cắt rời ống theo chu kỳ, có thể dùng dao nguội hoặc dao nhiệt tùy vật liệu.
- Màn hình điều khiển: dùng để cài chiều dài, số lượng, tốc độ và các thông số vận hành.
- Thân máy: giữ toàn bộ cụm cơ khí, đảm bảo máy hoạt động ổn định trong quá trình sản xuất.

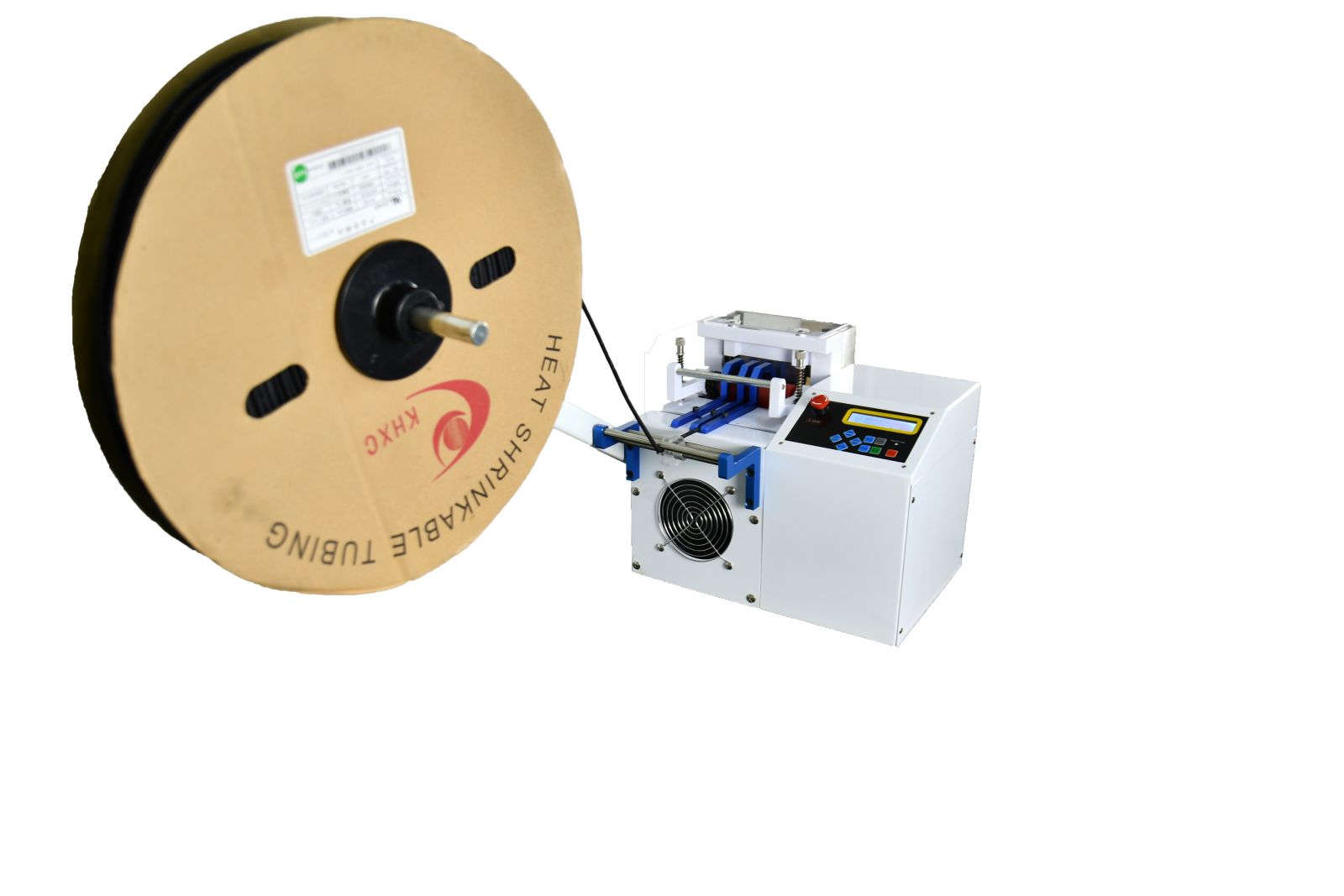

.jpg "Cấu tạo máy cắt ống co nhiệt")
Hình 2. Cấu tạo cơ bản của máy gồm bộ cấp liệu, con lăn kéo, dao cắt và màn hình điều khiển.
Lưu ý khi xem cấu tạo máy
Không nên chỉ nhìn kích thước máy để đánh giá khả năng cắt. Điều quan trọng hơn là phạm vi đường kính ống, lực kéo của con lăn, độ sắc của dao và khả năng giữ chiều dài ổn định khi chạy liên tục.
4. Máy Cắt Được Những Vật Liệu Nào?
Máy cắt ống co nhiệt không chỉ dùng cho ống co nhiệt thông thường mà còn có thể cắt nhiều loại vật liệu dạng ống, dạng gen hoặc dạng mềm khác nhau. Khả năng cắt thực tế phụ thuộc vào đường kính ống, độ dày thành ống, độ cứng vật liệu và loại dao của máy.
Ống co nhiệt
Dùng trong cách điện, bảo vệ mối nối, đánh dấu dây và gia công Wire Harness.
Ống PVC / PE
Phù hợp với nhiều ứng dụng trong dây điện, điện tử, tủ điện và thiết bị dân dụng.
Ống silicone
Dùng nhiều trong thiết bị điện, thiết bị y tế, dây chịu nhiệt và ứng dụng cần độ mềm cao.
| Vật liệu | Ứng dụng thường gặp | Lưu ý khi cắt |
|---|---|---|
| Ống co nhiệt | Cách điện, bảo vệ mối nối, Wire Harness | Chọn tốc độ phù hợp để đầu cắt đều, không méo |
| Ống PVC | Dây điện, tủ điện, thiết bị điện tử | Kiểm tra độ cứng và đường kính ống trước khi cắt hàng loạt |
| Ống silicone | Dây chịu nhiệt, thiết bị y tế, điện tử | Vật liệu mềm nên cần điều chỉnh lực kéo hợp lý |
| Ống PE / PU | Ống bảo vệ, ống khí nhỏ, phụ kiện dây dẫn | Cần test mẫu để tránh trượt vật liệu |
| Ống fiberglass | Bảo vệ dây chịu nhiệt, cách điện | Cần kiểm tra loại dao phù hợp với vật liệu sợi |
| Ống cao su mềm | Bảo vệ dây, ống kỹ thuật nhỏ | Dễ đàn hồi, cần test chiều dài thực tế sau khi cắt |
Kinh nghiệm HSNCO
Với các vật liệu mềm, trơn hoặc dễ biến dạng, nên gửi mẫu ống thực tế để test trước. Cùng là ống co nhiệt nhưng độ mềm, độ dày, đường kính và bề mặt vật liệu có thể khác nhau, dẫn đến kết quả cắt khác nhau.
5. Ứng Dụng Của Máy Cắt Ống Co Nhiệt
Máy cắt ống co nhiệt được sử dụng trong nhiều ngành sản xuất cần cắt ống, gen hoặc tubing với số lượng lớn. Trong đó, phổ biến nhất là ngành sản xuất dây điện, Wire Harness, tủ điện, thiết bị điện tử, ô tô, xe máy và thiết bị năng lượng mới.
Wire Harness
Cắt ống co nhiệt để bảo vệ mối nối, đầu cos, điểm hàn và vị trí chia nhánh dây.
Tủ điện
Dùng để cắt ống đánh dấu dây, ống bảo vệ đầu dây và gen cách điện trong lắp ráp tủ điện.
Ô tô, xe máy
Ứng dụng trong gia công bộ dây điện, bảo vệ điểm nối và tăng độ bền cơ học cho dây dẫn.
Ở các xưởng sản xuất nhỏ, máy giúp giảm thời gian thao tác thủ công. Ở nhà máy sản xuất hàng loạt, máy giúp chuẩn hóa chiều dài ống, giảm lỗi và hỗ trợ quản lý chất lượng ổn định hơn.
6. Cách Chọn Máy Cắt Ống Co Nhiệt Phù Hợp
Để chọn đúng máy cắt ống co nhiệt, cần xem xét loại vật liệu, đường kính ống, chiều dài cần cắt, sai số cho phép và sản lượng thực tế. Nếu chọn máy quá nhỏ, máy có thể kéo không ổn định hoặc cắt không dứt vật liệu. Nếu chọn máy quá lớn, chi phí đầu tư sẽ cao hơn nhu cầu thực tế.
Kinh nghiệm HSNCO
Cách chắc chắn nhất là test trực tiếp bằng mẫu ống thực tế. HSNCO thường khuyến nghị khách hàng gửi mẫu vật liệu, chiều dài cần cắt và sản lượng dự kiến để kiểm tra khả năng chạy ổn định trước khi chọn model.
| Tiêu chí | Cần kiểm tra | Gợi ý lựa chọn |
|---|---|---|
| Đường kính ống | Đường kính ngoài và độ dày thành ống | Chọn máy có phạm vi cắt lớn hơn kích thước ống thực tế |
| Loại vật liệu | Ống co nhiệt, PVC, silicone, PE, PU, cao su... | Vật liệu mềm hoặc dễ bẹp nên test mẫu trước |
| Chiều dài cắt | Chiều dài ngắn nhất và dài nhất cần sử dụng | Kiểm tra khả năng cắt ngắn, nhất là đoạn dưới 10 mm |
| Sai số chiều dài | Yêu cầu dung sai trong sản xuất | Ứng dụng chính xác cao cần máy kéo ổn định và dao sắc |
| Sản lượng | Số lượng cần cắt mỗi ngày | Sản lượng lớn nên chọn máy tự động, dễ cài đặt và lưu chương trình |
| Loại dao | Dao nguội hoặc dao nhiệt | Vật liệu dễ tưa, dễ xơ có thể cần kiểm tra phương án dao phù hợp |
Mẹo chọn máy
Nếu xưởng thường xuyên thay đổi nhiều loại ống, nên ưu tiên máy dễ cài đặt thông số, thay dao nhanh và có khả năng chạy ổn định với nhiều đường kính vật liệu khác nhau.
7. Lỗi Thường Gặp Khi Cắt Ống Co Nhiệt
Trong quá trình sử dụng máy cắt ống co nhiệt, một số lỗi có thể xảy ra do vật liệu không phù hợp, dao bị mòn, lực kéo chưa đúng hoặc thông số cài đặt chưa tối ưu. Việc nhận biết nguyên nhân giúp người vận hành xử lý nhanh hơn và giảm lỗi trong sản xuất.
| Lỗi thường gặp | Nguyên nhân có thể | Cách xử lý gợi ý |
|---|---|---|
| Chiều dài cắt không đều | Ống bị trượt, con lăn kéo chưa đủ lực hoặc vật liệu quá mềm | Giảm tốc độ, kiểm tra con lăn kéo và test lại lực ép vật liệu |
| Đầu ống bị bẹp | Dao cùn, lực cắt quá mạnh hoặc vật liệu quá mềm | Kiểm tra dao, giảm tốc độ cắt và điều chỉnh thông số phù hợp |
| Cắt không đứt | Dao mòn, vật liệu dày hoặc chọn sai loại dao | Thay dao, kiểm tra độ dày ống và test bằng máy phù hợp hơn |
| Đầu cắt bị xơ | Vật liệu có sợi, dao không phù hợp hoặc tốc độ cắt chưa đúng | Test dao khác hoặc điều chỉnh tốc độ cắt |
| Ống bị kẹt khi cấp liệu | Ống xoắn, cuộn vật liệu nặng hoặc đường dẫn chưa thẳng | Dùng giá đỡ cuộn, chỉnh lại hướng cấp liệu và giảm tốc độ kéo |
Kinh nghiệm vận hành
Trước khi chạy hàng loạt, nên cắt thử khoảng 10–20 đoạn để kiểm tra chiều dài, đầu cắt và độ ổn định. Việc test trước giúp tránh lỗi hàng loạt và tiết kiệm vật liệu.
8. Câu Hỏi Thường Gặp Về Máy Cắt Ống Co Nhiệt
Máy cắt ống co nhiệt là gì?
Máy cắt ống co nhiệt là thiết bị dùng để cắt tự động ống co nhiệt, ống gen, ống nhựa mềm hoặc tubing theo chiều dài cài đặt sẵn.
Máy có cắt được ống silicone không?
Có thể cắt được tùy đường kính, độ mềm và độ dày của ống. Với ống silicone mềm, nên test mẫu thực tế để kiểm tra độ bẹp và sai số chiều dài.
Máy có cắt được ống PVC không?
Có. Máy cắt ống co nhiệt thường có thể cắt được ống PVC, ống PE, ống PU và nhiều loại ống nhựa mềm khác nếu kích thước nằm trong phạm vi máy.
Máy cắt ống co nhiệt có khác máy cắt dây điện không?
Có. Máy cắt dây điện dùng để cắt hoặc tuốt vỏ dây điện, còn máy cắt ống co nhiệt chuyên cắt vật liệu dạng ống, gen hoặc tubing, không dùng để tuốt dây.
Khi chọn máy cần cung cấp thông tin gì?
Nên cung cấp mẫu ống thực tế, đường kính ngoài, độ dày thành ống, chiều dài cần cắt, số lượng cần sản xuất và yêu cầu sai số nếu có.
9. Kết Luận
Máy cắt ống co nhiệt là thiết bị cần thiết trong sản xuất dây điện, Wire Harness, tủ điện và nhiều ngành gia công kỹ thuật. Máy giúp cắt ống nhanh hơn, đều hơn và giảm phụ thuộc vào thao tác thủ công.
Để chọn đúng máy, doanh nghiệp nên dựa trên vật liệu thực tế, đường kính ống, chiều dài cắt, sản lượng và yêu cầu chất lượng. Với các vật liệu mềm, dễ bẹp hoặc có yêu cầu đặc biệt, việc test mẫu trước khi mua máy là rất quan trọng.
